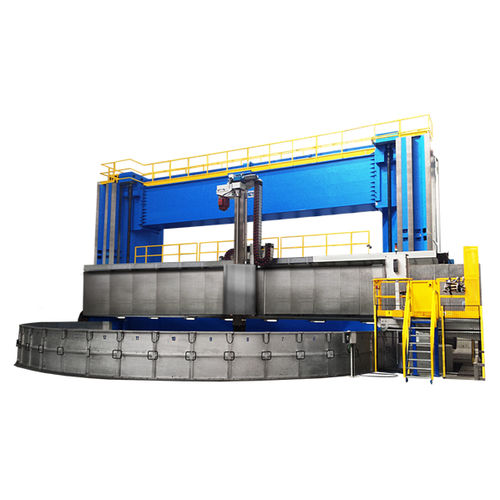

centre de tournage CNC / vertical / 3 axes / à double colonne
KDC series

{{requestButtons}}

Caractéristiques

  • Type de commande:

    CNC

  • Orientation de la broche:

    vertical

  • Nombre d'axes:

    3 axes

  • Autres caractéristiques:

    à double colonne

  • Diamètre:

    Max: 1 300 mm

    Min: 0 mm

Description

Les tours verticaux de ce type DC sont conçus pour réaliser des opérations d'usinage des surfaces cylindriques, coniques et curvilignes ainsi que des pièces ayant des formes irrégulières. En option, le chariot vertical peut être doté d'une broche modulaire rotative qui permet le perçage et le fraisage. Les opérations d'usinage et les mesures sont réalisées à l'aide du système de commande numérique CNC qui garantit un usinage efficace et automatique des pièces selon le programme. Les tours verticaux de type KDC et une vaste gamme d'options sont adaptés aux besoins de production particuliers du Client. Le bâti de la machine-outil se compose d'un banc, de deux montants et d'une poutre de liaison liés mécaniquement et formant une construction à portique. De principaux éléments de la machine-outil sont réalisés en fonte ce qui garantit une grande rigidité géométrique et un bon affaiblissement des vibrations par rapport aux constructions soudées.

Conception:

- Compacité des ensembles adaptée aux
exigences d'usinage,
- Haute rigidité et grande précision de l'usinage,
- Possibilité de l'usinage complexe par un ou par
deux chariots,
- Coulant de chariot pour des opérations de
tournage ou de fraisage - perçage,
- Possibilité de l'installation des magasins d'outils /
de têtes d'outil,
- Entraînements d'avance pour les axes X et Y par
l'intermédiaire des engrenages et des vis à billes
précises,
- Lecture à distance Heidenhein,
- Rotations séparées pour le positionnement,
le fraisage et le perçage (axe C),
- Systèmes d'outil ISO, CAPTO ou autres.
