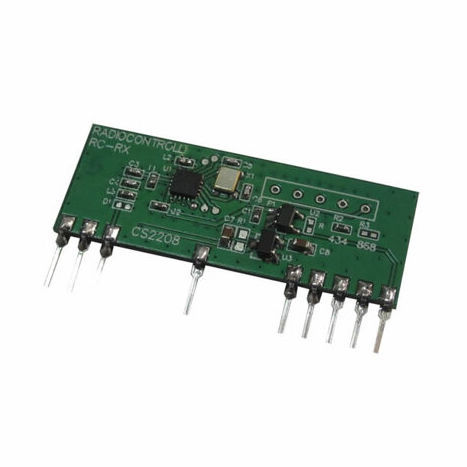

Module récepteur sans fil RC-RXASK-433-LP

radioOOKpour capteur

Module récepteur RF OOK (On-Off Keying) 433,92 MHz à très faible consommation, conçu pour télécommandes sur piles et nœuds capteurs sans fil. Le module utilise une architecture de réception à cycle pour réduire fortement la consommation moyenne tout en maintenant une sensibilité RF élevée et une opération stable.

Fonctionnement en cycle de réception

• Le récepteur alterne entre veille et fenêtres RX actives pour minimiser la consommation.
• Configuration par défaut : temps de veille 1000 ms ; fenêtre RX 20 ms.
• Consommation moyenne résultante : 75 µA (typique).
• Configurations de cycle personnalisées disponibles sur demande selon le profil d'application.

Informations sur le module

• Type : module récepteur OOK à très faible consommation pour la bande 433,92 MHz.
• Conçu pour : télécommandes alimentées par pile, nœuds capteurs sans fil et liaisons télémétriques à faible duty.

Caractéristiques / spécifications techniques

• Tension d'alimentation : min 1,8 V — typ 3,0 V — max 3,6 V
• Consommation moyenne (typ) : 75,0 µA
• Courant d'alimentation (mode RX, typ) : 3,8 mA
• Courant (mode veille, typ) : 500 nA
• Courant (mode arrêt, typ) : 100 nA
• Fréquence (typ) : 433,92 MHz
• Débit max : 4,8 Kbit/s
• Sensibilité RF (typ) : -108 dBm
• Bande passante 3 dB : ±250 KHz
• Niveau du spectre émis (typ) : 70 dBm
• Plage de température d'utilisation : -20 °C à 75 °C

Brochage

• Pin 1 — VCC : alimentation VCC
• Pin 2 — GND : masse
• Pin 3 — IN : antenne
• Pin 7 — GND : masse
• Pin 11 — GND : masse
• Pin 12 — NC : non connecté
• Pin 13 — NC : non connecté
• Pin 14 — OUT : sortie données
• Pin 15 — PD : power down
