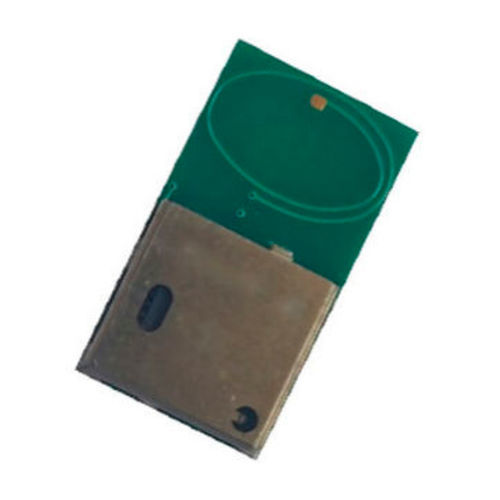

Module radio multivoie RF-CC1101-915

avec antenne intégrée

Aperçu du produit
Il s'agit d'un émetteur-récepteur multicanaux sub 1GHz à faible coût conçu pour les applications sans fil à faible consommation. Le matériel est basé sur le composant CC1101 de Texas Instruments. Programmable à partir d'un microcontrôleur externe via une interface SPI. Version SMT.
Bande de fréquence : 915MHz
- Antenne intégrée
- Version très miniaturisée 9x16x2.4mm

Caractéristiques techniques
Min | Typ | Max | Unité
Tension d'alimentation | 1.8 | | 3.6 | Volt
Consommation de courant (mode RX / mode TX) | | 20 / 38 | | mA
Consommation de courant en mode veille | | 1.0 | | µA
Fréquence | | 915 | | MHz
Puissance de sortie RF | -10.0 | | +12.0 | dBm
Sensibilité RF (débit de données 1.2Kbit/s) | | -112 | | dBm
Débit de données | 0.6 | | 600 | kbit/s
Plage de température de fonctionnement | -30 | | +75 | °C

Description des broches
Broche | Nom | Description
1 | DNC | Connexion GND interne utilisée lors des tests, non recommandée pour la connexion au GND principal.
2 | DNC | Connexion de sortie RF interne utilisée lors des tests. Ne pas utiliser.
3 | DNC | Connexion GND interne utilisée lors des tests, non recommandée pour la connexion au GND principal.
4 | NC | Non connecté, ne pas utiliser.
5 | NC | Non connecté, ne pas utiliser.
6 | NC | Non connecté, ne pas utiliser.
7 | Vdcoup1 | Découplage optionnel de l'alimentation interne Vdd du module. Dans un environnement particulièrement bruyant, cette broche peut être utilisée pour réduire davantage le bruit sur l'alimentation interne Vdd du module.
8 | GND | Masse
9 | SCLK | Signal d'horloge du bus SPI
10 | MISO-GD01 | Interface de configuration série, sortie de données - Broche de sortie générale optionnelle lorsque CSn est haut
11 | MOSI | Interface de configuration série, entrée de données
12 | CSN | Interface de configuration série, sélection de puce (actif bas).
13 | GDO0 | GPIO, Port à usage général
14 | GDO2 | GPIO, Port à usage général
15 | Vdcoup2 | Découplage optionnel de l'alimentation interne Vdd du module. Dans un environnement particulièrement bruyant, cette broche peut être utilisée pour réduire davantage le bruit sur l'alimentation interne Vdd du module.
16 | NC | Non connecté, ne pas utiliser.
17 | GND | Masse
18 | VCC | Alimentation
19 | NC | Non connecté, ne pas utiliser.
20 | NC | Non connecté, ne pas utiliser.
21 | NC | Non connecté, ne pas utiliser.
22 | DNC | Connexion GND interne utilisée lors des tests, non recommandée pour la connexion au GND principal.
23 | DNC |
24 | DNC | Connexion GND interne utilisée lors des tests, non recommandée pour la connexion au GND principal.

Caractéristiques clés

• Émetteur-récepteur radio sub 1GHz à faible coût basé sur le CC1101 (Texas Instruments)
• Module émetteur-récepteur basé sur CC1101
• Montage SMD
• Version très miniaturisée 16x9x2.4mm avec antenne PCB intégrée
• Programmable via interface SPI
• Bande de fréquence : 915MHz
• Antenne intégrée

Spécifications techniques

• Tension d'alimentation : 1.8V à 3.6V
• Consommation de courant (mode RX / mode TX) : 20mA / 38mA
• Consommation de courant en mode veille : 1.0µA
• Fréquence : 915MHz
• Puissance de sortie RF : -10dBm à +12dBm
• Sensibilité RF (débit de données 1.2Kbit/s) : -112dBm
• Débit de données : 0.6kbit/s à 600kbit/s
• Plage de température de fonctionnement : -30°C à +75°C
• Dimensions : 9x16x2.4mm
