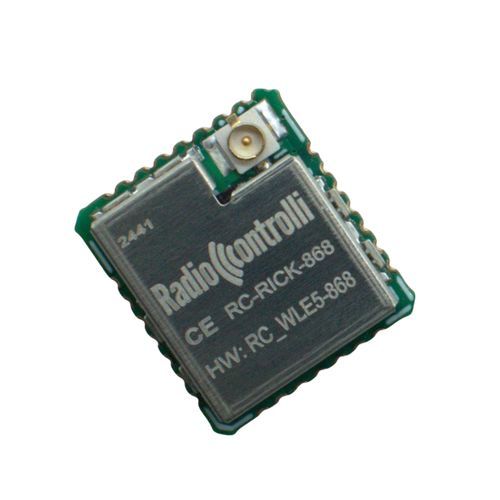

Module modem sans fil RC-RICK-868

de donnéesIoTsans fil

Aperçu du Produit
Le RC-RICK-868 est un modem radio avec interface UART utilisable avec des commandes AT pour la communication longue distance avec modulation LoRa (Protocole de Transmission Transparent LoRa).
Fonctionne dans la bande européenne : 868MHz
Le matériel est basé sur le module RC-WLE5-868 conçu par RadioControlli (basé sur STM32WLE5Jx).
CORE : STM32WLE5Jx
Bandes de fréquence opératives : 868MHz
Prêt pour le montage SMD (13 x 14.5mm) - Blindage métallique.

• Modem radio avec interface UART
• Utilisable avec des commandes AT
• Communication longue distance avec modulation LoRa
• Bande européenne : 868MHz
• Basé sur le module RC-WLE5-868 (basé sur STM32WLE5Jx)
• Montage SMD (13 x 14.5mm)
• Blindage métallique

Caractéristiques Techniques
Caractéristiques Techniques | Min | Typ | Max | Unité
Tension d'alimentation | 2.5 | 3.3 | 3.7 | Volt
Consommation de courant (Mode Veille) | | 2.0 | | uA
Consommation de courant (Mode RX) | | 5.0 | | mA
Consommation de courant (Mode TX) | | 120 | | mA
Bande de fréquence | | 868 | | MHz
Puissance de sortie RF 50ohm | +15.0 | | 22.00 | dBm
Sensibilité RF | | -140 | | dBm
Plage de température de fonctionnement | -20 | | 70 | °C

Brochage
Broche | Nom | Description
1 | VCC | Tension d'alimentation.
2,14,15,17,23 | GND | Masse.
16 | NC | Non Connecté
18 | RST | ENTRÉE DE DÉCLENCHEMENT DE RÉINITIALISATION
19 | RX | UART RX
20 | TX | UART TX
22 | BOOT | En utilisant cette broche, il est possible de mettre à jour la version du FW.
24 | RÉVEIL | Réveillez-vous lorsque le module est en mode veille, il est possible de tirer vers le bas (50ms) cette broche pour réveiller le module

Caractéristiques / Spécifications Techniques

• Modem radio avec interface UART
• Support des commandes AT
• Modulation LoRa (Protocole de Transmission Transparent)
• Bande de fréquence 868MHz
• Core STM32WLE5Jx
• Tension d'alimentation : 2.5V à 3.7V (typ. 3.3V)
• Consommation de courant : Veille 2.0uA, RX 5.0mA, TX 120mA
• Puissance de sortie RF : +15.0 à 22.00 dBm
• Sensibilité RF : -140 dBm
• Température de fonctionnement : -20°C à 70°C
• Montage SMD (13 x 14.5mm)
• Blindage métallique
