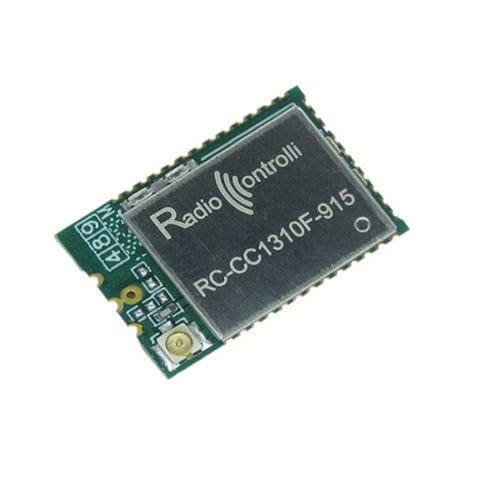

Module émetteur-récepteur RF RC-CC1310F-915

multicanauxprogrammablede données

Le module RC-CC1310F-XXX est basé sur le composant CC1310F128 de Texas Instruments, ainsi qu'une mémoire flash série de 16 Mbit. Cet appareil combine un émetteur-récepteur RF flexible et très basse consommation avec un puissant microcontrôleur Cortex M3 de 48 MHz dans une plateforme supportant plusieurs couches physiques et standards RF. Comparé au module standard (RC-CC1310-XXX), la version "F" dispose d'une mémoire flash série de 16 Mbit (GD25Q16CEIG), programmable via une interface SPI déjà câblée à l'intérieur. La mémoire flash externe peut être utilisée pour : - Stocker et collecter des données. - Mémoriser des images qui, au démarrage, peuvent être chargées dans la mémoire flash interne à l'aide d'un gestionnaire d'image de démarrage. Une application a été développée sur ce module (libre d'utilisation pour tous) où vous pouvez vérifier et télécharger le code source en C : https://github.com/joembedded/JesFs. Caractéristiques techniques : - Tension d'alimentation : 2,70 à 3,80 Volt - Consommation de courant (mode RX) : 5,50 mA - Consommation de courant (mode TX +10dBm) : 13,40 mA - Consommation de courant (mode TX +14dBm) : 23,50 mA - Consommation de courant en mode veille : 0,70 µA - Consommation de courant en mode arrêt : 185 nA - Bande de fréquence : 915 MHz - Erreur de fréquence : ±10 ppm - Puissance de sortie RF : -10 à +14 dBm - Sensibilité RF (débit de données 50kbps) : -110 dBm - Sensibilité RF longue portée (débit de données 625bps) : -124 dBm - Débit de données : 0,01 à 4,0 Mbit/s - Plage de température de fonctionnement : -30 à 75 °C. Connectique : - 1 : GND - Masse - 2 : DIO-1 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 3 : DIO-2 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 4 : DIO-3 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 5 : DIO-4 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 6 : DIO-5 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 7 : DIO-6 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 8 : DIO-7 - GPIO, Contrôleur de capteur, Capacité de haute puissance - 9 : GND - Masse - 10 : VDD - Alimentation - 11-13 : Non utilisé - 14 : DIO-11 - GPIO - 15 : DIO-12 - GPIO - 16 : DIO-13 - GPIO - 17 : DIO-14 - GPIO - 18 : DIO-15 - GPIO - 19 : TMSC - GPIO, JTAG TMSC, Capacité de haute puissance - 20 : TCKC - GPIO, JTAG TCKC, Capacité de haute puissance - 21 : DIO-16 - GPIO, JTAG TDO, Capacité de haute puissance - 22 : DIO-17 - GPIO, JTAG TDI, Capacité de haute puissance - 23 : DIO-18 - GPIO - 24 : DIO-19 - GPIO - 25 : Non utilisé - 26 : DIO-21 - GPIO - 27 : DIO-22 - GPIO - 28 : RST - RESET Actif Bas - 29 : DIO-23 - GPIO - 30 : DIO-24 - GPIO - 31 : DIO-25 - GPIO - 32 : DIO-26 - GPIO - 33 : DIO-27 - GPIO - 34 : DIO-28 - GPIO - 35 : DIO-29 - GPIO - 36 : DIO-30 - GPIO - 37 : GND - Masse - 38 : ANT - Pad d'antenne - 39 : GND - Masse. Modèle : RC-CC1310F-915 - Basé sur Texas Instruments CC1310F128 - Mémoire flash série de 16 Mbit (GD25Q16CEIG) - Microcontrôleur Cortex M3 de 48 MHz - Bande de fréquence : 915 MHz - Puissance de sortie RF : -10 à +14 dBm - Sensibilité RF : jusqu'à -124 dBm - Température de fonctionnement : -30°C à 75°C - Débit de données : 0,01 à 4,0 Mbit/s - Dimensions : voir dessin mécanique.
