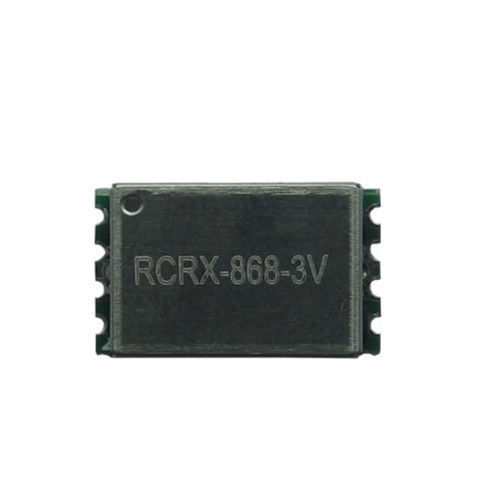

Module récepteur SMD RCRX-868-L

radioAMOOK

Le RCRX-868-L est un module récepteur de données superhétérodyne OOK doté d'un synthétiseur PLL et d'un oscillateur à cristal. Il prend en charge la modulation ASK/OOK et est équipé d'un blindage métallique pour une protection accrue. Conçu pour le montage SMD, cette version 3V fonctionne à une fréquence de 868,35MHz. Caractéristiques techniques : - Tension d'alimentation : 3,0V (min), 3,6V (max) - Consommation de courant (mode RX) : 10mA (typ) - Consommation de courant en mode veille : 100nA (max) - Fréquence : 868,35MHz (typ) - Sensibilité RF : -108dBm (min), -112dBm (max) - Temps de montée : <100msec (max) - Débit de données max : 10Kbit/s (typ) - Bande passante RF : 360KHz (typ) - Plage de température de fonctionnement : -20°C à 80°C Configuration des broches : 1. ANT - Antenne externe 2. GND - Masse 3. GND - Masse 4. PD - Mise hors tension 5. OUT - Sortie de données 6. GND - Masse 7. GND - Masse 8. VCC - Alimentation
