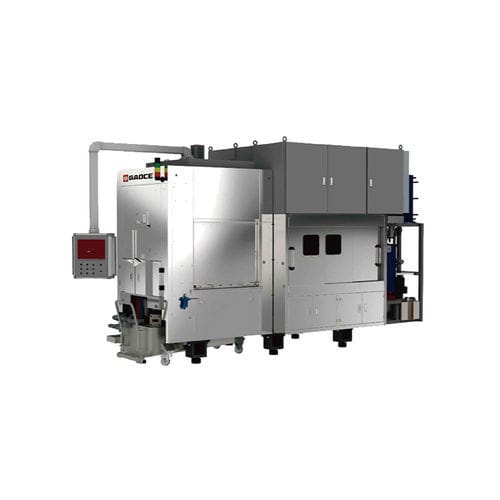

Machine de découpe à fil GC-SADW6670

pour métalpour pierrede barres

Description du produit

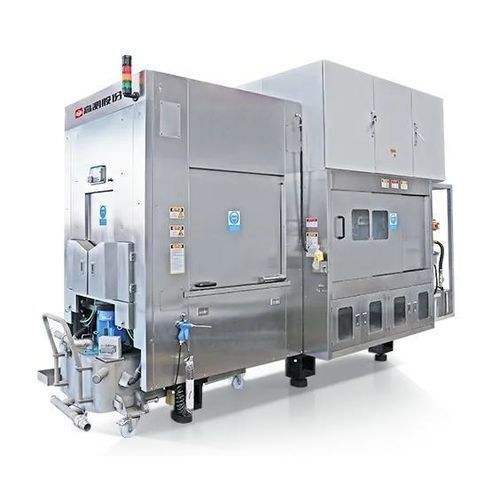

Cette scie à fil diamantée est conçue pour la découpe de barres et galettes de saphir, avec chargement/déchargement par l'avant et passage du fil sur les deux côtés. La largeur de la machine est ≤ 2 m pour optimiser l'utilisation de l'atelier. Un moteur servo actionne le bras oscillant de tension pour un réglage réactif de la tension. Les composants structurels clés sont réglables pour répondre aux exigences de coupe jusqu'à 50 N de tension, 2400 m/min de vitesse du fil et 700 mm de longueur de tige.

Principales caractéristiques

• Chargement et déchargement à l'avant ; passage du fil à gauche et à droite (entrée unidirectionnelle ou bidirectionnelle)
• Largeur totale ≤ 2 m pour optimiser l'espace au sol
• Moteur servo et bras oscillant de tension pour un réglage précis
• Conçue pour supporter jusqu'à 50 N de tension de coupe, 2400 m/min de vitesse du fil et 700 mm de longueur de tige

Paramètres du produit

• Modèle : GC-SADW6670
• Application : découpe/affûtage de saphir
• Chargement/Déchargement : avant
• Passage du fil : deux côtés (entrée unidirectionnelle ou bidirectionnelle)
• Taille max de la pièce : 4–6” × L700
• Vitesse max du fil : 2400 m/min
• Diamètre du fil (acier) : 0,23 mm
• Tension de coupe : 10–50 N (conçue jusqu'à 50 N)
• Mode de coupe : coupe descendante
• Avance/retour rapide : 50–500 m/min
• Angle de balancement max : ±12° ; vitesse de balancement max : 12°/s
• Entraxe : 395 mm
• Diamètre extérieur de la gorge du rouleau principal : Φ192–Φ202 mm
• Réserve de fil max : 65 km (avec fil 0,2 mm)
• Longueur de tige supportée (conception) : 700 mm
• Dimensions approximatives (L×l×H) : 4300 × 2000 × 3100 mm
• Poids approximatif de l'équipement : 12000 kg
• Poids du rouleau principal : ≈140 kg par pièce (net)
