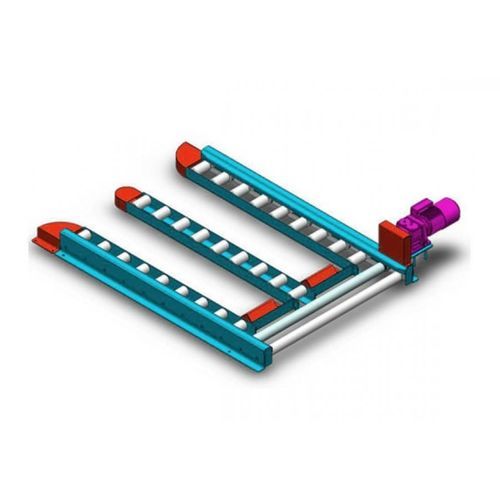

Convoyeur à rouleaux

à chaîneshorizontalà moteur électrique

Rouleau : 60 rouleau galvanisé à double pignon d'un seul côté, tube soudé laminé avec précision. Le double pignon d'un côté est 08b-14t, et les roulements aux deux extrémités du rouleau sont des roulements à billes sans entretien. Corps : le cadre est fabriqué en acier formé à froid. Le cadre est fixé au sol par des boulons d'expansion. Rail de guidage : il est fabriqué en acier formé à froid de 4 mm et est boulonné au châssis. Chaîne d'entraînement : conforme à la norme GB1243 (chaîne à rouleaux de précision 08b-1). Dispositif d'entraînement : le moteur de décélération est monté sur le support sur le côté du cadre. Il comprend un moteur de base avec un pignon d'entraînement. La chaîne est reliée au pignon du moteur et à deux pignons de rouleau adjacents, puis le pignon de rouleau est relié à d'autres rouleaux d'entraînement successivement par l'intermédiaire de la chaîne à anneau fermé. Couvercle de protection : la chaîne d'entraînement des rouleaux et la partie d'entraînement de la chaîne du moteur sont couvertes par un couvercle de protection. Dispositif accessoire : support photoélectrique. Revêtement de surface : une brosse métallique et du papier de verre sont utilisés pour éliminer la rouille sur les parties du cadre, les pieds de support et la plaque de montage du support photoélectrique, et un lavage à l'acide pour éliminer la graisse. Après la phosphatation, la surface est pulvérisée avec de la poudre époxy et cuite. L'épaisseur de la résine est comprise entre 60 et 90 mètres. - Rouleau à chaîne double (08 b - 14 z) Φ 60 x 2 mm - Guide plaque double face - Cadre en acier 125×70×5mm - Espacement des tambours 152,4 mm - Moteur à montage latéral de la série R Longueur（mm） 750 ≤ L ≤ 3000 Hauteur (mm) H(min)≥80 Largeur intérieure B (mm) 620 ≤ B ≤ 1620 Puissance du moteur P (kw) 0.37～0.75 Charge de la machine (Kg) Max ≤1500Kg
