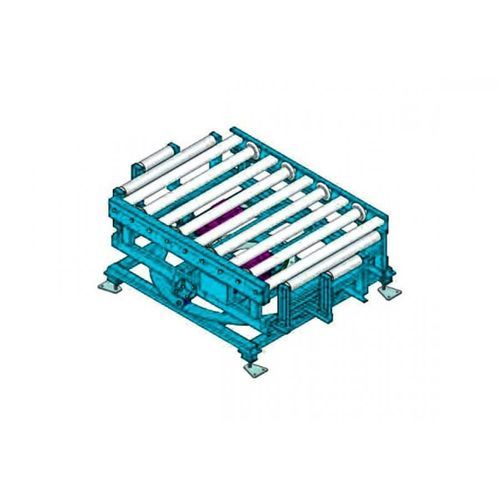

Mécanisme de pivotement : le mécanisme de pivotement adopté dans cette conception est un palier de pivotement de type engrenage, qui présente les avantages d'une structure simple, d'une grande précision de pivotement, d'une force radiale anti-axiale importante et d'un fonctionnement en douceur. Le palier rotatif de type engrenage est placé au milieu du cadre inférieur, la bague extérieure du palier rotatif de type engrenage est reliée de manière fixe à la machine à table roulante supérieure, et la bague intérieure est reliée de manière fixe au cadre inférieur. La bague extérieure du palier rotatif à engrenage est entraînée par un moteur de réduction monté sur l'engrenage.
Mécanisme de déplacement de la charge : adopter une machine à table roulante à double chaîne, la structure spécifique est la même que la précédente.
Dispositif accessoire : support photoélectrique (détection de la position de décélération de la rotation, détection précise en place).
Configuration des pièces achetées : moteur réducteur SEW, chaîne avec hangzhou donghua.
Revêtement de surface : la brosse métallique, le papier de verre sont utilisés pour enlever la rouille, le lavage à l'acide pour enlever la graisse. Après la phosphatation, la surface est pulvérisée avec de la poudre époxy et cuite. L'épaisseur de la résine est comprise entre 60 et 90 mètres.
Φ89×3mm
Rouleau à double pignon (10A-13Z)
Φ76×3mm/Φ89×3mm
Guide latéral sur rouleau
Profil latéral 125×70×15×5mm
Roulements de la plaque tournante du support rotatif de l'engrenage externe
Montage du moteur à l'intérieur
---
