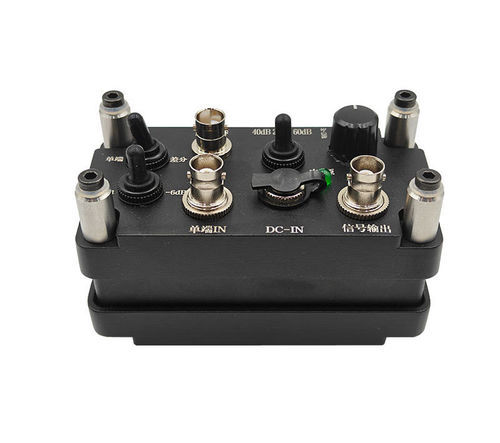

Pré-amplificateur de signal PAS3

de tensionsonoreIP

Description
Le PAS3 est un préamplificateur large bande pour émission acoustique (AE) destiné à amplifier les signaux de tension faibles provenant des capteurs AE avant leur transmission à l'unité d'acquisition. Il propose des gains sélectionnables, plusieurs plages de filtrage analogique et des entrées single‑ended ou différentielles, pour une compatibilité avec la plupart des capteurs et cartes d'acquisition AE.

Description fonctionnelle

• Commutateur d'entrée : choisir entre l'entrée "Single" (gauche) ou l'entrée "Differential" (droite).
• Entrée différentielle : connecteur BNC pour capteurs différentiels.
• Commutateur de gain : positions de gain (40 dB | 20 dB | 60 dB ; réglages internes pour pas de gain plus fins).
• Molette de filtre : sélectionner l'une des quatre plages analogiques : 5 kHz–1,2 MHz | 80 kHz–480 kHz | 5 kHz–160 kHz | 5 kHz–50 kHz.
• Commutateur d'atténuation : 0 dB (gauche) ou -6 dB (droite).
• Entrée single : port pour capteurs à noyau unique (la plupart des capteurs).
• Prise d'alimentation : brancher un adaptateur DC externe si la phantom power de l'acquisition AE n'est pas utilisée (DC 18–32 V).
• Indicateur d'alimentation : s'allume en cas d'alimentation (phantom ou DC).
• Sortie signal : sortie BNC du signal AE amplifié et filtré ; supporte la phantom power depuis les systèmes d'acquisition AE.
• Base magnétique : aimants optionnels pour montage facilitant sur surfaces métalliques (à sélectionner lors de la commande).

Principales caractéristiques

• Préamplificateur universel large bande compatible avec la plupart des capteurs AE et cartes d'acquisition.
• Gain sélectionnable (14, 20, 34, 40, 54, 60) avec réglage fin via atténuation 0 dB / -6 dB sur certains gains.
• Filtre analogique intégré avec quatre plages sélectionnables.
• Supporte entrées single‑ended et différentielles.
• Deux options d'alimentation : phantom power via ligne signal ou alimentation DC externe.
• Protection contre les chocs électriques et restauration après blocage.
• Fonction de test automatique de capteur (AST) pour émission de signal de test (nécessite logiciel compatible comme SWAE).
• Protection inversion entrée/sortie avec témoin (vert = connexion correcte).
• Boîtier en aluminium moulé pour blindage EMI et protection mécanique.
• Coque inférieure magnétique optionnelle pour montage sur structures métalliques.

Spécifications techniques

• Gain : 20 / 40 / 60 dB (sélectionnable ; réglages internes additionnels disponibles)
• Atténuation : 0 / -6 dB
• Fréquence de réponse : 5 kHz – 1 200 kHz
• Bruitage équivalent : <7 µV (RMS à 60 dB de gain)
• Plages de filtre : 5 kHz–50 kHz ; 5 kHz–160 kHz ; 80 kHz–480 kHz ; 5 kHz–1 200 kHz
• Sortie transitoire maximale : 20 Vpp
• Sortie en régime permanent maximale : 13,6 Vpp
• Alimentation carte : 7,5 V – 32 V ; Alimentation DC : 18 V – 32 V
• Impédance de sortie : 50 Ω
• Température de fonctionnement : -20 °C à +60 °C
• Matériau du boîtier : aluminium moulé
• Dimensions (L×l×H) : 10,5 cm × 5,5 cm × 7 cm
• Poids : 483,7 g
• Indice de protection : IP65
