Pré-amplificateur de signal PAV

de tensionconditionneurpour mesures accoustiques

Description

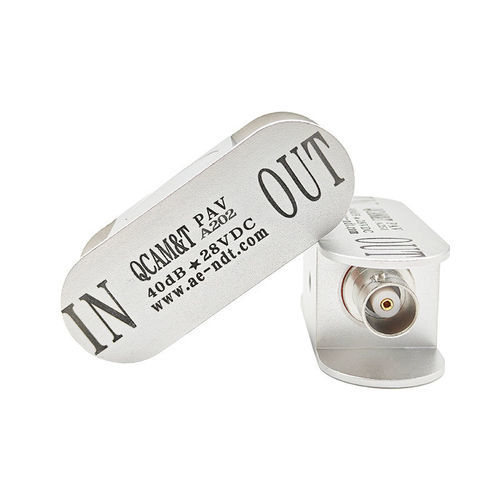

Le préamplificateur d'émission acoustique PAV offre un gain fixe de 40 dB et intègre une fonction de Test Automatique du Capteur (AST). Alimenté en phantom via le câble de signal, il est compatible avec la plupart des capteurs AE et cartes d'acquisition courantes. Le boîtier en aluminium moulé assure un blindage électromagnétique et une protection contre les chocs ; ses dimensions compactes et sa connectique BNC‑BNC facilitent l'installation sur site.

Caractéristiques principales

• Préamplificateur large bande universel compatible avec la plupart des capteurs AE et cartes d'acquisition
• Gain fixe : 40 dB
• Alimentation phantom fournie via le câble de signal
• Test automatique du capteur (AST) pour l'envoi d'un signal de test
• Boîtier en aluminium moulé pour blindage électromagnétique et protection mécanique

Spécifications techniques
Gain : 40 dB
Bande passante : 10 kHz – 1200 kHz
Bruit : ≤28 dB
Plage de sortie : ±10 V (Vpp)
Tension d'alimentation : 24 V – 30 V DC
Impédance : 50 Ω
Courant au repos : 20 mA
Courant maximal : 100 mA
Température de fonctionnement : -20 °C – +60 °C
Dimension (D×W×H) : 65 mm × 23 mm × 25 mm
Poids : 40 g
Indice de protection : IP62
Matériau du boîtier : Aluminium moulé
Connecteur : BNC-BNC

Remarques
1. Vérifier que l'impédance de sortie du préamplificateur correspond à l'impédance d'entrée des instruments en aval (unités d'acquisition AE professionnelles, DAQ, oscilloscope) pour éviter des écarts de gain et d'amplitude.
2. Si l'appareil en aval (DAQ, oscilloscope) ne fournit pas d'alimentation phantom, prévoir une alimentation externe (PPS) pour le préamplificateur.
3. Connexions incorrectes susceptibles d'endommager le préamplificateur : a) tension d'entrée ≈25 % supérieure à la valeur spécifiée ; b) inversion des connexions entrée/sortie.

Résumé technique

• Gain : 40 dB
• Bande : 10 kHz – 1200 kHz
• Alimentation : 24–30 V DC (phantom)
• Bruit : ≤28 dB
• Sortie : ±10 Vpp
• Interface : BNC-BNC
• Boîtier : Aluminium moulé, IP62
• Dimensions : 65×23×25 mm
• Poids : 40 g
