Alimentation électrique de table PPSDCà sortie simplepour préamplificateur de signal
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Montage / format
- de table
- Type
- DC
- Sortie
- à sortie simple
- Applications
- pour préamplificateur de signal
- Autres caractéristiques
- basse tension, externe, compacte
- Tension d'entrée
Max: 30 V
Min: 5 V
- Tension de sortie
Max: 30 V
Min: 5 V
Description
Description du produit

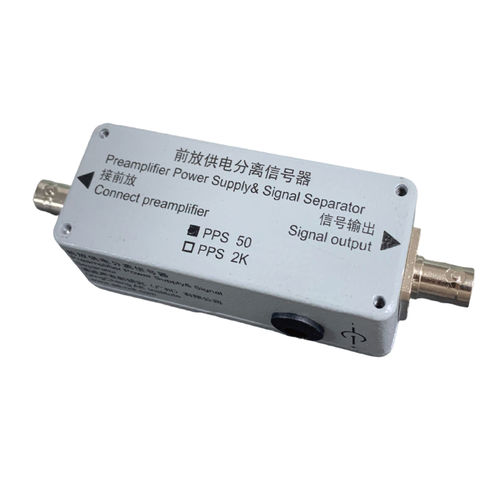

PPS est l'alimentation pour préamplificateur et le séparateur de signal. Lorsque la carte d'acquisition choisie ne peut pas fournir d'alimentation au préamplificateur et qu'aucun adaptateur secteur n'est disponible, il faut connecter le PPS et un adaptateur d'alimentation pour alimenter le préamplificateur et séparer les signaux afin d'assurer un fonctionnement normal.
Notes d'application
La plupart des systèmes d'acquisition non-AE ne fournissent pas de tension continue aux entrées analogiques (par exemple oscilloscopes ou modules DAQ génériques). Si les capteurs intègrent des préamplis ou PAV, ajoutez le PPS entre le capteur et le DAQ/instrument. Choisissez le type PPS selon l'impédance d'entrée du DAQ ou de l'oscilloscope : optez pour PPS50 si l'impédance d'entrée de l'instrument est faible ; pour PPS2000 si elle est très élevée.
Caractéristiques
Schéma de connexion
Le schéma de connexion est fourni dans les informations produit sur la page (schéma de câblage illustratif montrant le PPS, l'adaptateur et les connexions au DAQ).
Caractéristiques techniques
PPS est l'alimentation pour préamplificateur et le séparateur de signal. Lorsque la carte d'acquisition choisie ne peut pas fournir d'alimentation au préamplificateur et qu'aucun adaptateur secteur n'est disponible, il faut connecter le PPS et un adaptateur d'alimentation pour alimenter le préamplificateur et séparer les signaux afin d'assurer un fonctionnement normal.
Notes d'application
La plupart des systèmes d'acquisition non-AE ne fournissent pas de tension continue aux entrées analogiques (par exemple oscilloscopes ou modules DAQ génériques). Si les capteurs intègrent des préamplis ou PAV, ajoutez le PPS entre le capteur et le DAQ/instrument. Choisissez le type PPS selon l'impédance d'entrée du DAQ ou de l'oscilloscope : optez pour PPS50 si l'impédance d'entrée de l'instrument est faible ; pour PPS2000 si elle est très élevée.
Caractéristiques
- Deux types disponibles : PPS50 et PPS2000
- Fournit une alimentation fantôme aux préamplificateurs et sépare le signal
Schéma de connexion
Le schéma de connexion est fourni dans les informations produit sur la page (schéma de câblage illustratif montrant le PPS, l'adaptateur et les connexions au DAQ).
Caractéristiques techniques
- Réf. modèle : PPS50 ; PPS2000
- Impédance de sortie : PPS50 — 50 Ω ; PPS2000 — 2000 Ω
- Impédance d'entrée : 50 Ω (les deux modèles)
- Tension d'alimentation : courant continu, 5 V jusqu'à 30 V max.
- Transmission du signal : alimentation fantôme
- Connecteur : BNC-Q9
- Corps : aluminium moulé
- Dimensions (L x l x H) : 116 mm × 36 mm × 30 mm
- Adaptateur : entrée AC 100–240 V, sortie DC 5–30 V
