Base magnétique

Présentation
Fixations magnétiques pour capteurs d'émission acoustique (AE), conçues pour maintenir les capteurs sur des surfaces ferromagnétiques. Les unités se composent d'un aimant permanent et d'une coque de protection. La série M regroupe les modèles pour températures standard ; la série H regroupe les variantes haute température — consulter le tableau des modèles pour les références de température.

Caractéristiques

• Maintien magnétique pour un positionnement rapide et reproductible sur structures ferromagnétiques
• Construction simple et compacte
• Gamme de modèles adaptée aux diamètres et configurations courants des capteurs AE

Images produit

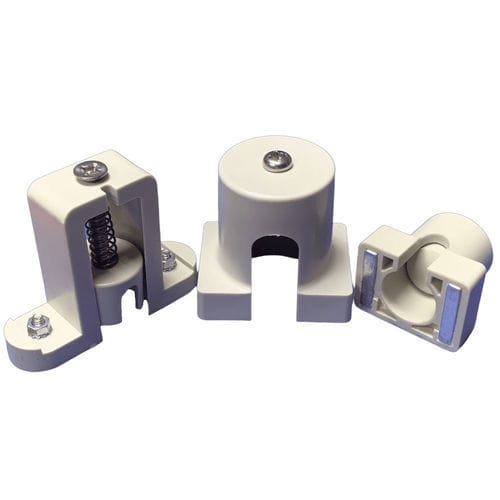

Photos et schémas présentant la vue générale du produit ainsi que les différentes formes et dimensions des séries M et H.

Table des modèles
Modèle | Taille interne (D × H) | Température de service
M20 | 20 mm × 13 mm | -20°C à 80°C
M20A | 20 mm × 17 mm | -20°C à 80°C
M36 | 32 mm × 35 mm | -20°C à 80°C
M36A | 32 mm × 55 mm | -20°C à 80°C
M36B | 32 mm × 35 mm | -20°C à 80°C
M36C | 32 mm × 35 mm | -20°C à 80°C
H20 | 20 mm × 17 mm | -196°C à 550°C
H20A | 22 mm × 17 mm | -196°C à 350°C

Accessoires

• Couplant AE : pâte haute température (plage d'utilisation typique -35°C à 235°C, point de fusion ≥270°C)
• Outils d'étalonnage : bris de mine et bagues guide pour source manuelle (ex. pointes Φ0,3 mm 2H ou Φ0,5 mm HB)
• Fils de liaison capteur : câbles blindés, longueurs courantes 1 m ou 2 m
• Câbles coaxiaux AE : connecteurs BNC, longueurs de 1 m à 100 m
• Caissons de protection : robustes, résistants aux chocs et à l'écrasement, certains modèles équipés de roulettes et poignée télescopique

Spécifications techniques

• Fonction : Maintien magnétique des capteurs AE sur matériaux ferromagnétiques
• Construction : Aimant permanent + coque de protection
• Séries : M (température standard), H (haute température)
• Dimensions exemples : M20 (20 × 13 mm), M20A (20 × 17 mm), M36 (32 × 35 mm), M36A (32 × 55 mm), M36B (32 × 35 mm), M36C (32 × 35 mm), H20 (20 × 17 mm), H20A (22 × 17 mm)
• Plages de température : M : -20°C à 80°C ; H exemples : H20 -196°C à 550°C, H20A -196°C à 350°C
• Utilisation typique : Montage sûr et reproductible de capteurs pour la surveillance d'état et les essais non destructifs sur surfaces ferromagnétiques
