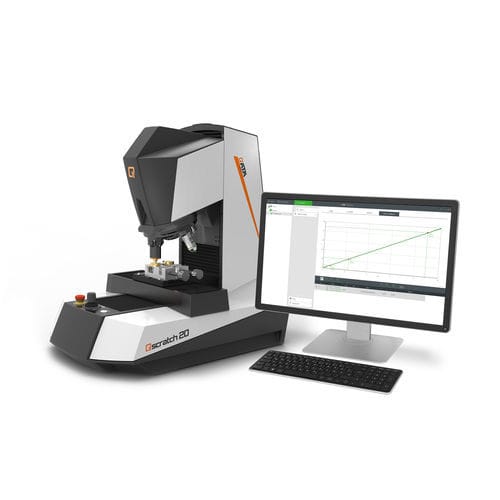

Testeur d'adhérence Qscratch 20

pour revêtementde laboratoirebenchtop

Introduction
Le Qscratch 20 est un testeur de rayures entièrement automatique macro/micro destiné au contrôle qualité des revêtements, des surfaces fonctionnelles et des pièces soumises à des charges critiques. Le système associe application de force contrôlée, commande électronique de charge, imagerie optique intégrée et flux de travail guidé via QpixControl2 pour des essais reproductibles en charge progressive ou constante, avec évaluation et rapport standardisés.

Avantages produit

• Testeur de rayures macro/micro entièrement automatique pour revêtements et surfaces
• Mesures simples et multiples pour séries d'essais efficaces
• Contrôle électronique de la force avec plage 0,5–200 N
• Modes charge constante et charge progressive conformes aux normes
• Changeur d'outils motorisé 8 positions pour modules de test et objectifs
• Axes X/Y/Z motorisés avec positionnement haute précision
• Logiciel QpixControl2 avec workflow guidé et détection automatique des événements Lc
• Montage optionnel d'extension dureté et modules d'analyse Qpix Inspect pour tâches microscopiques

Méthodes d'essai

• Charge progressive (PFST / ASTM PL) : charges initiale et finale et vitesse de charge définies ; la charge augmente le long du sillon et les événements visibles sont notés comme points Lc.
• Charge constante (CFST / ASTM CL) : la force normale reste constante sur la longueur de la rayure ; adapté aux mesures uniques, comparaisons de séries et contrôles qualité récurrents.

Normes & procédures

• DIN EN ISO 20502 / ASTM C1624 — adhérence et modes de défaillance mécanique des revêtements céramiques durs par essai de rayure
• ISO 27307 — évaluation de l'adhésion/cohésion des couches projetées thermiquement (rayure transversale)
• ASTM G171 — détermination de la dureté par rayure avec pointe diamant définie et évaluation de la largeur résiduelle

Système optique & imagerie
Le Qscratch 20 utilise un système d'objectifs développé par QATM avec illumination Köhler, éclairage LED blanc et obturation d'ouverture motorisée pour des images à fort contraste et fort grossissement comparables aux microscopes avancés. La caméra d'image d'échantillon intégrée en option (version A+) fournit une image couleur 5 MP (champ 52 × 39 mm) pour navigation et documentation.

Exploitation & expérience utilisateur
L'exploitation guidée via QpixControl2 prend en charge la création de tests, le positionnement visuel des sillons, les mesures simples/multiples, l'évaluation automatique des événements Lc, la capture d'images et la génération de rapports intégrés. Les fonctions d'automatisation et d'intégration laboratoire comprennent lecteur code-barres/QR/NFC, connectivité IoT et mises à jour logicielles automatiques (fonctionnalités selon configuration).

Modules d'analyse optionnels (Qpix Inspect)

• Carottage (crater-grinding) : mesure microscopique d'épaisseur de revêtement (DIN EN ISO 26423)
• Essai d'adhérence Rockwell : évaluation qualitative de l'adhérence des revêtements céramiques (DIN EN ISO 26443)
• Analyse de phase, granulométrie, mesure de cordon de soudure et autres outils d'évaluation microscopique intégrés à Qpix Inspect

Pour les laboratoires
Conçu pour les laboratoires prenant quotidiennement des décisions critiques liées aux surfaces : essais de rayure standardisés à haute répétabilité, documentation efficace, workflows intuitifs et fonctions optionnelles d'hardness et d'analyse pour centraliser les tests sur une seule plateforme.

Caractéristiques techniques

• Plage de force d'essai : 0,5 - 200 N
• Modes d'essai : charge constante et charge progressive (mesures simples et multiples)
• Axe Z : automatisé dynamique (CAS), course Z 150 mm
• Positions d'outils : changeur motorisé 8 positions (max. 3 modules de test, max. 7 objectifs)
• Équipement de base inclus : diamant Rockwell ; objectifs 5×, 20×, 50×
• Types d'objectifs : standard (achromat) et haute qualité (semi-apochromat) pour essais de dureté et microscopie
• Caméra d'échantillon (option A+) : 5 MP CMOS couleur, USB3.0, champ 52 × 39 mm
• Axe X/Y motorisé (table croisée) précision de positionnement X/Y ±0,2 µm
• Taille de table : 150 × 120 mm
• Course : X 150 mm, Y 150 mm
• Éléments de commande : arrêt d'urgence, bouton Marche, joystick X/Y/Z
• Poids maximal de la pièce : 50 kg
• Poids de l'appareil de base : 60 kg
• Optionnel : extension dureté (Vickers/Knoop/Brinell/Rockwell) et modules Qpix Inspect
• Remarques : *0,5 N et 1 N > 1% d'exactitude
