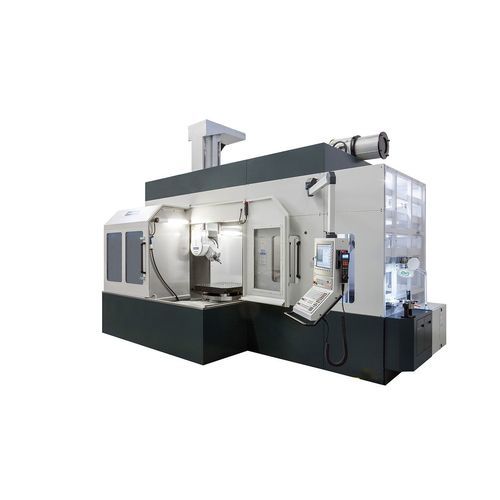

Centre d'usinage CNC à table tournante mobile ZEPHYR VTR-D3 axes5 axes4 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes, 5 axes, 4 axes
- Orientation de la broche
- vertical
- Structure
- à portique fixe, à table tournante mobile
- Nez de broche
- HSK A-63, HSK-100-A
- Nombre d'outils
- 60 outils, 120 outils, 32 outils
- Applications
- de perçage, pour l'industrie aéronautique, pour l'industrie du moule, pour trous profonds
- Autres caractéristiques
- fraiseur, à grande vitesse, compact, haute performance, à grande vitesse, de haute précision, avec changeur de palettes intégré, à tête inclinable
- Course X
2 400 mm
(94 in)- Course Y
1 000 mm
(39 in)- Course Z
1 000 mm
(39 in)- Vitesse de rotation
12 000 rpm, 15 000 rpm, 20 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1, 125 664 rad.min-1)- Puissance
30 kW, 37 kW
(40,79 hp, 50,31 hp)- Vitesse d'avancement axe X
40 000 mm/min
(26 in/s)- Vitesse d'avancement axe Y
40 000 mm/min
(26 in/s)- Charge max. de la table
1 000 kg, 1 500 kg, 2 000 kg, 2 500 kg
(2 205 lb, 3 307 lb, 4 409 lb, 5 512 lb)- Poids total
16 000 kg
(35 273,96 lb)- Longueur hors tout
7 370 mm
(290,2 in)- Largeur hors tout
2 670 mm
(105,1 in)- Hauteur totale
4 424 mm
(174,2 in)
Description
4ème axe sur la tête.
5ème axe sur table tournante.
Table 500x500mm, 800x800mm ou 1000x1000 mm.
Changeur d'outils automatique de 20 à 300 stations.
Option de changement de palette automatique.
Longueur maximale de l'outil: 600mm.
