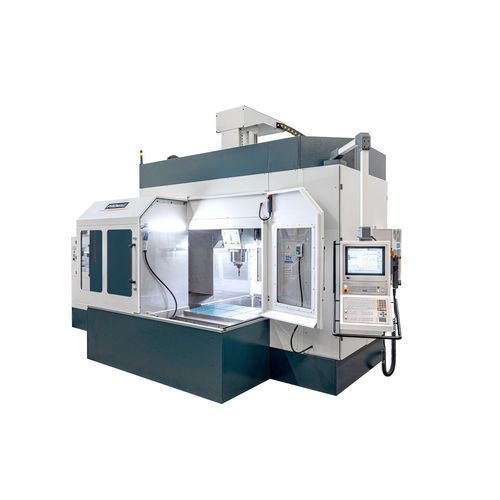

Centre d'usinage CNC à portique fixe ZEPHYR VTR
3 axes5 axes4 axes

centre d'usinage CNC à portique fixe
centre d'usinage CNC à portique fixe
centre d'usinage CNC à portique fixe
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes, 5 axes, 4 axes
Orientation de la broche
vertical
Structure
à portique fixe, à table tournante mobile
Nez de broche
HSK A-63
Nombre d'outils
60 outils, 120 outils, 32 outils
Applications
pour l'industrie automobile, pour l'industrie aéronautique, pour l'industrie du moule
Autres caractéristiques
fraiseur, à grande vitesse, de haute précision, à tête inclinable
Course X

1 820 mm
(72 in)

Course Y

1 000 mm
(39 in)

Course Z

800 mm, 1 000 mm
(31 in, 39 in)

Vitesse de rotation

12 000 rpm, 15 000 rpm, 20 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1, 125 664 rad.min-1)

Puissance

30 kW
(40,79 hp)

Vitesse d'avancement axe X

40 000 mm/min
(26 in/s)

Vitesse d'avancement axe Y

40 000 mm/min
(26 in/s)

Charge max. de la table

1 000 kg, 1 500 kg, 2 500 kg
(2 205 lb, 3 307 lb, 5 512 lb)

Poids total

13 000 kg
(28 660,09 lb)

Hauteur totale

3 300 mm
(129,9 in)

Description

4ème axe sur la tête. 5ème axe sur table tournante. Table 500x500mm, 800x800mm ou 1000x1000 mm. Changeur d'outils automatique de 20 à 300 stations. Option de changement de palette automatique.

Catalogues

Zephyr VTR
Zephyr VTR
6 Pages
