Régulateur de débit volumétrique

hydraulique

Présentation Dans les décanteurs secondaires, les eaux traitées sont clarifiées et les boues épaissies en séparant les boues activées de l'effluent clarifié. Les boues secondaires ont une masse volumique proche de l'eau, ce qui rend la décantation difficile. En tant qu'élément final de nombreuses stations d'épuration, le décanteur secondaire doit maintenir une forte efficacité de clarification pour limiter les matières en suspension, le phosphore et la DCO dans les rejets.

Contraintes opérationnelles Le principal défi opérationnel est de conserver une clarification stable. Les symptômes incluent le lessivage de la suspension et une augmentation du phosphore dans l'effluent. Les études hydrauliques et la modélisation CFD montrent qu'une colonne d'arrivée fixe, incapable de s'adapter aux conditions changeantes, provoque des perturbations hydrauliques et la remobilisation des boues.

Hydrograv – principe de fonctionnement Une arrivée fixe située au-dessus du tapis de boue crée des perturbations ascendantes et des « nuages » de boues en lessivant la couche supérieure. Une arrivée située bien en dessous du tapis peut également entraîner des boues épaissies en cas de forts débits, générant un effet buse. Hydrograv Adapt corrige ces phénomènes grâce à une colonne d'alimentation réglable qui modifie hauteur et ouverture d'arrivée pour préserver la séparation entre effluent clair et couche de boues selon les conditions de fonctionnement.

Automate et stratégie de commande Chaque installation reçoit un programme automate personnalisé établi à partir de simulations CFD et des données opérationnelles historiques de l'usine. La commande utilise des signaux process en ligne (débit, concentration de boues, température, indice de boues, taux de recirculation) plutôt que la seule mesure directe du tapis de boues. Ceci permet d'anticiper les tendances et d'ajuster de manière proactive la hauteur et l'ouverture d'arrivée.

Hydrograv - avantages opérationnels

• Stabilise la performance de clarification des décanteurs secondaires malgré des conditions hydrauliques et process variables
• Peut augmenter sensiblement l'efficacité effective du décanteur et limiter les rejets incontrôlés de sédiment
• Réduit le transfert de matières en suspension, contribuant à diminuer phosphore et DCO de l'effluent
• Adapte automatiquement la géométrie d'arrivée aux variations de débit et d'état des boues

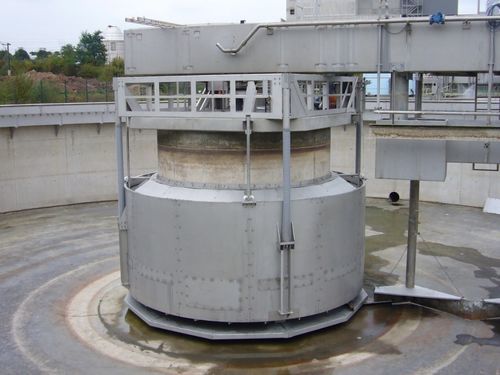

Variantes produit / illustrations Exemples de conceptions mécaniques : régulateur « Bellows » (type soufflet) et régulateur « Cylinder » (type cylindre) comme variantes de la famille Hydrograv.

Documentation Documentation technique détaillée, fiches produits et plaquette sont fournies (voir fichiers PDF produit pour détails d'installation, courbes hydrauliques et description de la logique de commande).

Caractéristiques techniques / spécifications

• Colonne d'alimentation réglable : Hydrograv Adapt
• Programme automate personnalisé par installation basé sur simulation CFD et données opérationnelles historiques
• Entrées de commande : débit instantané, concentration de boues, température, indice de boues, taux de recirculation (signaux en ligne)
• Régule hauteur et ouverture d'arrivée pour maintenir la séparation entre effluent clair et couche de boues
• Conçu pour réduire MES, phosphore et DCO dans l'effluent et limiter les rejets de sédiment
• Plusieurs conceptions mécaniques disponibles (par ex. type soufflet, type cylindre)
