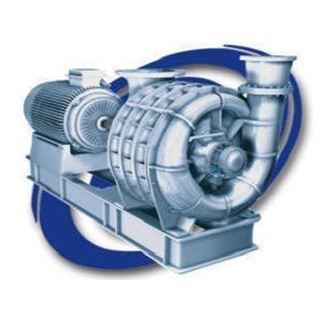

Soufflante de gaz

multi-étagéepour le traitement d'eaux brutesen aluminium

Présentation
Les souffleurs industriels Continental sont conçus pour des applications industrielles exigeantes dans de nombreux secteurs. Forts de plus de 40 ans d'activité et de plus de 30 000 unités produites, la dernière génération met l'accent sur une meilleure efficacité. Les modèles standard couvrent des débits de 100 à 55 000 m3/h et des pressions nominales autour de 2 bar.

Applications
Ces souffleurs fonctionnent dans des conditions climatiques et industrielles variées, y compris en zones arctiques et en régions très chaudes. Les installations typiques comprennent des équipements pour l'industrie gazière et des stations d'épuration dans des régions telles que la Sibérie, l'Égypte et les Émirats arabes unis.

Caractéristiques de conception

• Têtes d'aspiration et de refoulement ainsi que partitions intermédiaires en fonte ou en aluminium.
• Les ensembles peuvent comporter jusqu'à 10 étages de livraison selon la pression requise.
• Les têtes et sections sont assemblées par tirants en acier ; les raccordements d'aspiration/refoulement sont habituellement verticaux mais peuvent être fournis en orientation horizontale sur demande.
• L'étanchéité entre éléments est assurée par des joints spéciaux.

Rotor
Les rotors sont moulés en alliage d'aluminium puis équilibrés statiquement après usinage. Les profils peuvent être radiaux ou courbes. Le rotor fini est monté sur un arbre en acier au carbone et l'ensemble est équilibré dynamiquement pour garantir une amplitude de vibration minimale de 30 MIC.

Roulements et étanchéité
Les roulements sont logés dans des boîtiers indépendants en fonte, boulonnés aux têtes d'aspiration et de refoulement pour faciliter l'accès en maintenance. Les options d'étanchéité incluent des brides en graphite ou, pour les machines plus grandes, des anneaux en fibre de carbone maintenus par des ressorts en acier inoxydable pour minimiser les fuites. Pour les gaz agressifs, une double garniture mécanique est disponible. Les roulements sont normalement lubrifiés avec des graisses ou huiles spéciales.

Documentation
La documentation produit et les brochures techniques sont disponibles au format PDF pour des informations et des données de sélection détaillées.

Caractéristiques techniques

• Plage de débit : 100 à 55 000 m3/h
• Pression type : 2 bar
• Jusqu'à 10 étages de livraison (selon la pression)
• Têtes et partitions : fonte ou aluminium
• Assemblage par tirants en acier
• Raccordements : généralement verticaux, horizontal sur demande
• Étanchéité : joints spéciaux ; bride graphite ou anneaux en fibre de carbone avec ressorts inox pour les grandes machines
• Rotor : moulé en alliage d'aluminium, équilibré statiquement et dynamiquement ; profils radiaux ou courbes ; monté sur arbre en acier au carbone
• Vibrations après équilibrage dynamique : amplitude minimale 30 MIC
• Roulements : boîtiers indépendants en fonte ; lubrification par graisse ou huile spéciale ; option double garniture mécanique pour gaz agressifs
• Historique : plus de 30 000 unités produites en plus de 40 ans
