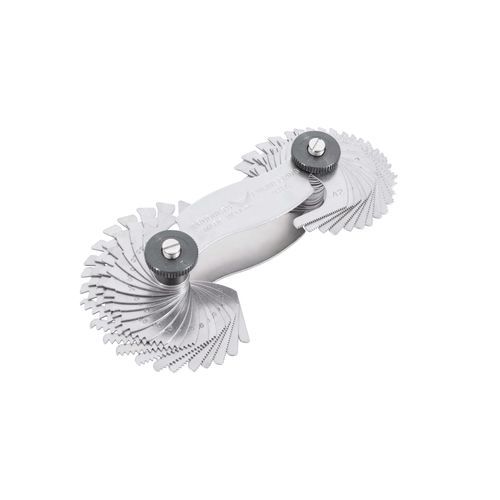

Jauge de filetage 5629

Vue d'ensemble
FABRIQUÉ AUX ÉTATS-UNIS

Lames incluses
5629 :
Groupe 1 : 4, 6, 8, 10, 11, 11-1/2, 12, 13, 16, 20, 28, 32, 40, 56 pouces
Groupe 2 : 0,50, 0,75, 1,00, 1,23, 1,50, 1,75, 2,00, 2,50, 3,00, 3,50, 4,00, 4,50, 5,00, 6,00 mm

5651EM :
Groupe 1 : 4, 4-1/2, 5, 5-1/2, 6, 7, 8, 9, 10, 11, 11-1/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 pouces
Groupe 2 : 0,40, 0,50, 0,70, 0,75, 0,80, 0,90, 1,00, 1,25, 1,50, 1,75, 2,00, 2,50, 3,00, 3,50, 4,00, 4,50, 5,00, 5,50, 6,00, 6,50, 7,00 mm

Caractéristiques

• Les lames étroites permettent la vérification des filets internes et externes
• Dispositif de verrouillage à chaque extrémité pour sécuriser les lames en rangement ou positionner une lame pour utilisation
• Le pas correct se détermine en ajustant les dents de la lame sur le filetage
• Chaque lame est clairement marquée avec la taille de filetage correspondante
• Ensembles disponibles dans une large gamme de tailles et de combinaisons de lames
• Lames protégées dans un boîtier en acier solide
• Toute combinaison de lames disponible sur demande spéciale

Spécifications techniques

• Famille de produit : Jauges de filetage (pouces / métrique)
• Fabriqué en : États-Unis
• Numéros de référence disponibles : 5629 (28 lames / 2 groupes), 5651EM (51 lames / 2 groupes)
• Unités de mesure couvertes : Pouces et millimètres
• Protection des lames : Boîtier en acier
• Verrouillage : Dispositif de verrouillage à chaque extrémité
• Usage : Pour mesurer/identifier le pas de filetage des vis/boulons (internes et externes)
• Conditionnement : Ensemble avec plusieurs lames organisées en groupes
