Jauge de profondeur haute précision 7004 series

Description
La jauge combinée de profondeur et d'angle est un outil de traçage et d'inspection de précision conçu pour les techniciens d'atelier, les inspecteurs et les ingénieurs. Elle permet de mesurer la profondeur dans des espaces confinés et de vérifier les angles de fraisage, biseaux et affûtages d'outil grâce à une tête compacte et une règle rigide en acier trempé.

Caractéristiques clés

• Vérification précise des angles : tête avec quadrillage rapporteur gravé haute visibilité pour 30°, 45° et 60° ; réglable et verrouillable pour contrôler biseaux, chanfreins ou affûtages.
• Mesure de profondeur polyvalente : règle de 6" en acier trempé, graduations profondément gravées et lisibles rapidement ; largeur 7/32" offrant rigidité pour les fentes tout en permettant l'accès aux espaces restreints.
• Capacité pour alésages étroits : tige en acier non graduée de 3/32" pour trous et logements trop étroits pour une règle standard ; transfert de la mesure vers micromètre ou pied à coulisse possible.
• Conception à évidement pour dégagement : entaille centrale permettant à la règle d'être affleurante sur la surface de référence pour des lectures plus précises et une visualisation dégagée de l'échelle.
• Durabilité industrielle : tête et règle en acier trempé résistants à l'usure en environnement d'atelier.

Variantes / Options

• Longueurs : règle 6" / règle 6"/150 mm / règle 150 mm.
• Graduations : 32nds recto / 64ths verso ; 32nds recto / 0,5 mm verso ; mm recto / 0,5 mm verso.

Inclus

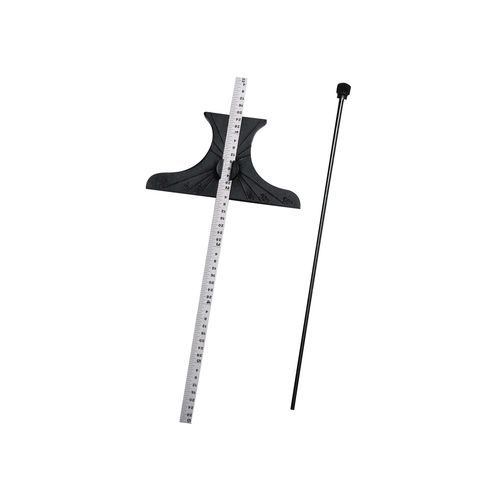

• Tête de jauge avec marquages rapporteur (30°, 45°, 60°)
• Règle 6" en acier trempé, marquages profondément gravés (largeur de la règle : 7/32")
• Tige en acier non graduée 3/32" pour alésages étroits

Caractéristiques techniques

• Brand: PEC Tools
• Part number: 7004-006
• Matériau : acier trempé (tête et règle)
• Largeur de la règle : 7/32"
• Diamètre de la tige : 3/32"
• Marquages rapporteur : gravés 30°, 45°, 60°
• Options de longueur de règle : 6" (pouces), 6"/150 mm, 150 mm
• Graduations disponibles : 32nds recto / 64ths verso ; 32nds recto / 0,5 mm verso ; mm recto / 0,5 mm verso
• Utilisations typiques : mesurer la profondeur de trous borgnes, vérifier angles de fraisage, inspection de biseaux et chanfreins, contrôle d'affûtage d'outils, traçage et tâches d'inspection
