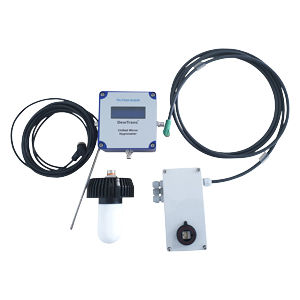

Appareil de mesure de point de rosée à montage mural DewTrans

compactà enficherà miroir refroidi

Description
Le DewTrans est un hygromètre à miroir de point de rosée, précis et économique, fournissant des mesures rapides et fiables de l'humidité, du point de rosée, de la pression ambiante et de la température. Il est disponible en version compacte ou avec électronique distante pour une installation flexible. L'affichage et les sorties analogiques (HR, point de rosée ou température) sont configurables par l'utilisateur. L'appareil fournit des mesures stables et reproductibles, traçables selon les méthodes de calibration reconnues.

Configuration spécifique utilisateur

• Types d'appareil : montage mural
• Montage sur conduite
• Chambre d'échantillonnage
• Électronique avec capteur déporté

Options

• Capteur de pression barométrique
• Chambre d'échantillonnage
• Capteur de température séparé
• Option haute précision ±0,1 °C

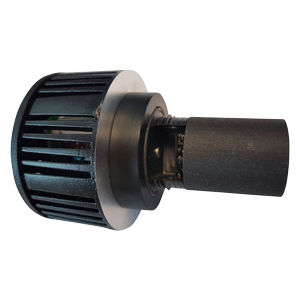

Capteur
Le DewTrans utilise un miroir de point de rosée sans usure et peu d'entretien, adapté à la plupart des environnements sévères. Seul un entretien minimal, comme le nettoyage du miroir, est nécessaire pour maintenir la précision.

Installation
Le transmetteur est livré en version compacte ou distante. L'électronique distante permet une installation flexible ; en version compacte l'électronique et le capteur peuvent être séparés via un connecteur pour maintenance ou positionnement à distance.

Paramètres / Aperçu (tableau)
Paramètres : Humidité % , Température °C , Point de rosée °C
Méthode : Miroir de point de rosée 2 étages
Plage : -40°C – +60°C TP ; -20°C – +40°C ; 0% – 95% HR
Précision : ±0,2°C (option ±0,1°C)
Résolution : 0,05 °C
Temps de réponse T90 : 1°C / sec
Débit : 1 – 5 l/min
Pression nominale : 10 bar
Étalonnage : Miroir de point de rosée
Température gaz (max) : 100 °C
Sorties : 2x 4 – 20 mA ; RS232 ; Alarme
Tension d'alimentation : 24 V
Affichage : LCD 2 lignes TP/T
Indice de protection : IP65
Raccord : G 1 ¾”
Dimensions : 60 x 150 (mm)
Poids : 1,4 Kg

Caractéristiques standard

• Conception compacte
• Solution économique
• Méthode de mesure directe du point de rosée
• Affichage DP, HR, Temp.
• Unités commutables : °C, K, vppm…
• Interface RS232
• Capteur longue durée
• Précision : 0,2 K (option 0,1 K)
• Séparation capteur/électronique en option

Domaines d'application

• Industrie des semiconducteurs
• Production et traitement des gaz
• Industrie métallurgique
• Industrie chimique
• Industrie pharmaceutique
• Traitements thermiques
• Boîtes à gants et enceintes à atmosphère contrôlée

Caractéristiques / Spécifications techniques

• Paramètres : Humidité %, Température °C, Point de rosée °C
• Méthode : Miroir de point de rosée, 2 étages
• Plage : -40°C – +60°C TP ; -20°C – +40°C ; 0% – 95% HR
• Précision : ±0,2°C (option ±0,1°C)
• Résolution : 0,05 °C
• Temps de réponse T90 : 1°C / sec
• Débit : 1 – 5 l/min
• Pression : jusqu'à 10 bar
• Étalonnage : Miroir de point de rosée
• Température gaz (max) : 100 °C
• Signaux de sortie : 2x 4 – 20 mA, RS232, Alarme
• Tension d'alimentation : 24 V
• Affichage : LCD 2 lignes TP/T
• Indice de protection : IP65
• Raccord : G 1 ¾”
• Dimensions : 60 x 150 (mm)
• Poids : 1,4 Kg
• ATEX : Non
• SIL : Non
