Transmetteur de point de rosée mural DewTrans LC

optique4-20 mARS-232

Description du produit
Le DewTrans LC est un hygromètre à miroir de point de rosée à haute précision et faible coût. Il fournit une mesure rapide et précise de l'humidité, du point de rosée, de la pression ambiante et de la température. Le transmetteur peut être configuré pour montage mural ou montage sur tuyau. L'utilisateur peut configurer les indications à l'écran et les sorties analogiques (ex. HR, point de rosée ou température). L'instrument délivre des mesures stables, précises et reproductibles, traçables au N.I.S.T.

Configuration utilisateur

• Montage mural
• Montage sur tuyau
• Chambre d'échantillonnage
• Électronique avec capteur distant

Options

• Capteur de pression barométrique
• Chambre d'échantillonnage
• Capteur de température séparé
• Précision supérieure ±0,1°C

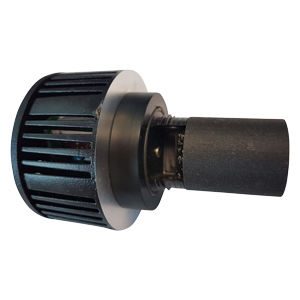

Capteur
Le DewTrans utilise un miroir de point de rosée sans usure, peu d'entretien et fiable, adapté à la plupart des environnements exigeants. Seul un entretien minimal tel que le nettoyage du miroir est nécessaire.

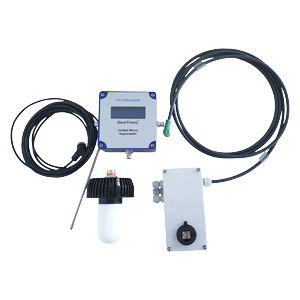

Installation
Le DewTrans peut être fourni en version compacte ou en version à distance. L'électronique distante permet un montage flexible. Pour la version compacte, l'électronique et le capteur peuvent être séparés par un connecteur.

Aperçu technique
Paramètres : Humidité % / Température °C / Point de rosée °C
Procédé : Miroir de point de rosée monostade
Plage de mesure : -20°C – +40°C TP / -10°C – +60°C (température) / 0% – 95% HR
Incertitude de mesure : ±0,2°C
Résolution : 0,05°C
Temps de réponse T90 : 1°C/s
Débit : 1 – 5 l/min
Pression : jusqu'à 10 bar
Étalonnage : miroir de point de rosée
Température du gaz d'échantillon : jusqu'à 100°C
Sorties analogiques/interfaces : 2 x 4–20 mA, RS232, alarmes
Alimentation : 24 V
Afficheur : pas d'afficheur (configurable selon version)
Indice de protection : IP55
Raccord : G 1 ¾"
Boîtier : 60 x 150 mm
Poids : 1,4 kg

Caractéristiques standard

• Conception compacte
• Prix compétitif
• Méthode de mesure directe du point de rosée
• Affichage DP, HR, Temp.
• Unités sélectionnables °C, K, vppm …
• Interface RS232
• Capteur longue durée
• Précision ±0,2 K (option ±0,1 K)
• Capteur et électronique séparables

Domaines d'application

• Industrie des semi-conducteurs
• Producteurs de gaz
• Industrie métallurgique
• Industrie chimique
• Industrie pharmaceutique
• Traitement thermique
• Glovebox

Caractéristiques techniques / spécifications

• Paramètres mesurés : Humidité, Point de rosée, Température
• Méthode de mesure : Miroir de point de rosée monostade
• Plages : Point de rosée -20°C … +40°C TP; Température -10°C … +60°C; 0% … 95% HR
• Incertitude : ±0,2°C (option ±0,1°C)
• Résolution : 0,05°C
• Temps de réponse (T90) : 1°C/s
• Débit : 1–5 l/min
• Pression maxi d'utilisation : 10 bar
• Température maxi du gaz d'échantillon : 100°C
• Sorties analogiques/interfaces : 2 x 4–20 mA, RS232, alarmes
• Alimentation : 24 V
• Afficheur : pas d'afficheur (selon version)
• Indice de protection : IP55
• Raccord : G 1 ¾"
• Boîtier (L x H) : 60 x 150 mm
• Poids : 1,4 kg
