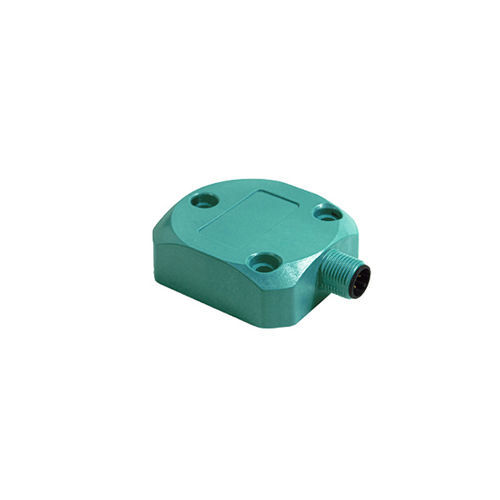

Inclinomètre 1 axe ACS-360-1-AV40-VE3-PM

analogiquesortie de tensionMEMS

Aperçu produit
POSITAL TILTIX inclinomètre 1 axe POSITAL ACS-360-1-AV40-VE3-PM. Sortie analogique tension 0,5–9,5 V, plage de mesure 360°, technologie statique/accéléromètre et protection IP66/IP67.

Caractéristiques principales

• Application : surveillance de position mono-axe et nivellement
• Plage de mesure : 360°
• Précision (INL) : ±0,10°
• Résolution : 0,01°
• Temps de cycle capteur de base : 500 µs
• Orientation de l'appareil : verticale

Caractéristiques électriques

• Tension d'alimentation : 10–30 VDC
• Consommation : ≤ 0,7 W
• Sortie : tension analogique 0,5–9,5 V, charge minimale 5 kΩ
• EMC : émission DIN EN 61000-6-4 ; immunité DIN EN 61000-6-2
• Protection contre inversion de polarité et court-circuit
• MTTF : 400 years @ 40 °C

Spécifications environnementales

• Température de fonctionnement : -40 °C à +85 °C
• Température de stockage : -40 °C à +85 °C
• Gradient de température : 0,004°/K
• Indice de protection : IP66/IP67
• Résistance aux chocs : ≤ 100 g (demi-sinus 6 ms)
• Résistance aux vibrations : 1,5 mm (10–58 Hz) & ≤ 20 g (58–2000 Hz)

Spécifications mécaniques

• Matière boîtier : PBT renforcé fibres
• Matériau de remplissage : aucun
• Poids : 45 g

Interface

• Sortie analogique tension 0,5–9,5 V
• Fonction d'apprentissage : preset
• Temps de stabilisation : 125 ms
• Linéarité : ±0,02 %

Raccordement électrique

• Connecteur : M12 mâle, 5 pôles, a-codé
• Découpe panneau : M12 (5 pôles)

Cycle de vie & certifications

• État produit : nouveau
• Certifications : CE

Documentation & accessoires
Comprend plan de connexion, dessins dimensionnels et courbes de sortie analogique. Accessoires compatibles : câbles PUR M12 (2/5/10 m), versions coudées et afficheurs analogiques (AP22-D0, DiMod-A).

Spécifications techniques

• Modèle : ACS-360-1-AV40-VE3-PM
• Inclinomètre 1 axe (série TILTIX)
• Plage : 360° ; résolution : 0,01°
• Précision INL : ±0,10° ; linéarité : ±0,02 %
• Alimentation : 10–30 VDC ; consommation ≤ 0,7 W
• Sortie analogique : 0,5–9,5 V ; charge min. 5 kΩ ; temps de stabilisation 125 ms
• Indice de protection : IP66/IP67 ; température -40 °C à +85 °C
• Boîtier : PBT renforcé fibres ; connectique : M12 5 pôles a-codé ; poids 45 g
