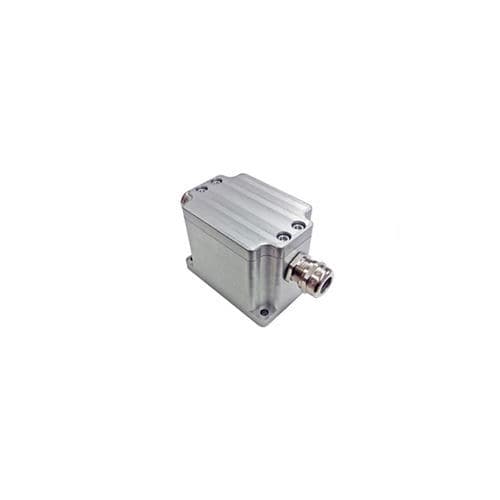

Inclinomètre 2 axes ACE-080-2-C902-HW2-CW

SAE J1939CAN BusIP67

Présentation
POSITAL TILTIX inclinomètre 2 axes ACE-080-2-C902-HW2-CW avec interface J1939, certifié ATEX Zone 1 & 21 (Oil & Gas). Classe de protection IP65 / IP67 ; boîtier en acier inoxydable et remplissage PUR.

Données générales
Application : Contrôle de position sur 2 axes et nivellement
Plage de mesure : ±80°
Précision (INL) : ±0,10° (dans ±60°)
Résolution : 0,01°

Données électriques
Tension d'alimentation : 10–30 VDC
Consommation : ≤65 mA @10 V DC ; ≤60 mA @24 V DC
EMC émission : DIN EN 61000-6-4
EMC immunité : DIN EN 61000-6-2
Protection inversion de polarité : Oui
Protection court-circuit : Oui
MTTF : 350 years @ 40 °C

Caractéristiques environnementales
Température de fonctionnement : -40 °C à +70 °C
Température de stockage : -40 °C à +85 °C
Gradient de température : 0.004°/K
Classe de protection (boîtier) : IP65 / IP67
Résistance aux chocs : ≤100 g (demi-sinus 6 ms, EN 60068-2-27)
Résistance aux vibrations : 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Caractéristiques mécaniques
Matériau boîtier : Acier inoxydable V4A (1.4404, 316L)
Matériau de remplissage : PUR (polyuréthane)
Poids : 200 g (0,44 lb)

Interface
Interface : J1939 (profil DS-410)
Temps de stabilisation : 150 ms
Pilote de sortie : Transceiver (ISO 11898), isolation galvanique par optocoupleurs
Vitesses de transmission : 125 / 250 / 500 kBaud (par défaut 250 kBaud)
ID nœud par défaut : 1h
PGN par défaut : PGN 65283 (tangage, roulis)

Raccordement électrique
Type de connexion : câble PVC 1 m
Rayon de courbure min. : 50 mm fixe, 100 mm en flexion

Cycle de vie & homologations
Cycle de vie : Nouveau
Homologations : CE et ATEX Zone 1 & 21 (Oil & Gas)

Plan de connexion (signal → couleur)
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
Non connecté → Blue / Gray / Pink
Blindage → Shield

Téléchargements disponibles (sans liens)

• Fiche technique
• Dessin 2D
• Dessin 3D du boîtier
• Certificat CE
• Fichier de configuration
• Configuration

Caractéristiques techniques

• Série : ACE-080
• Modèle : ACE-080-2-C902-HW2-CW
• Marque : POSITAL
• Axes : 2 (tangage & roulis)
• Plage de mesure : ±80°
• Précision (INL) : ±0,10° dans ±60°
• Résolution : 0,01°
• Interface : J1939 (DS-410)
• Vitesses CAN : 125 / 250 / 500 kBaud (par défaut 250 kBaud)
• PGN par défaut : 65283 (pitch, roll)
• ID nœud par défaut : 1h
• Alimentation : 10–30 VDC
• Consommation : ≤65 mA @10 V ; ≤60 mA @24 V
• Protection inversion de polarité et court-circuit : Oui
• MTTF : 350 years @ 40 °C
• Température fonctionnement : -40 °C à +70 °C ; stockage : -40 °C à +85 °C
• Indice de protection : IP65 / IP67
• Boîtier : Acier inox V4A (316L) ; remplissage : PUR
• Chocs & vibrations : ≤100 g / 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)
• Connexion : câble 1 m (rayon min. 50 mm fixe / 100 mm flexion)
• Certifications : CE + ATEX Zone 1 & 21 (Oil & Gas)
