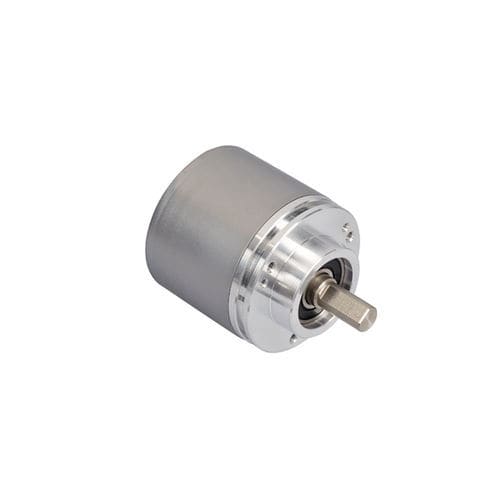

Codeur rotatif absolu IXARCmagnétiquemécanique12 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- magnétique, mécanique
- Résolution codeurs absolus
- 12 bits
- Nb de tours codeurs absolus
- 12 bits
- Construction
- à arbre plein, à bride
- Signal de sortie
- RS-422, SSI
- Tension d'alimentation
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc, 8 Vcc, 9 Vcc, 6 Vcc
- Matériau
- en acier inoxydable, en acier
- Niveau de protection
- IP67, IP66
- Taille de bride
58 mm
(2 in)- Diamètre du boîtier
36 mm
(1,42 in)- Diamètre de l'axe
6 mm
(0,24 in)- Longueur
52,7 mm
(2,075 in)- Température de process
Max: 85 °C
(185 °F)Min: -40 °C
(-40 °F)
Description
Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page.
Interface -
Interface - SSI avec RAZ
Fonctions manuelles - Complément Preset + via un câble ou connecteur
Temps de cycle de l'interface - ≥ 25 µs
Nombre de cycles de Preset - 5,100,000
Format SSI - MMMMMMMMMMMMSSSSSSSSSSSSS0
Manuel vidéo - video-link Watch a simple installation video
Sorties -
Pilote de sortie - RS422
Données électriques -
Tension d'alimentation - 4.5 – 30 VDC
Puissance absorbée - ≤ 1.0 W
Temps de démarrage - 720 h résistance à la projection d'eau de mer) + peinture liquide
Matériau de la bride - Aluminium
Type d'arbre - Arbre plein, longueur = 10 mm
Matériau de l'arbre - Acier inoxydable V2A (1,4305; 303)
Charge maximale sur l'arbre - axial 40 N, radial 110 N
