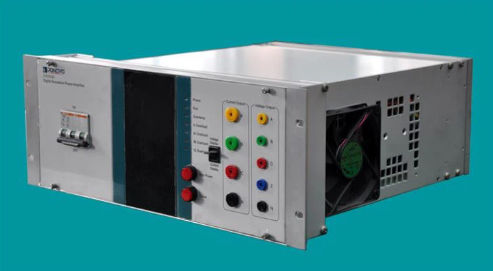

Simulateur pour applications de laboratoire PA60Bi

de fréquencede précisionGrille PHIL

PA60Bi est l'amplificateur de puissance monté sur panneau, qui peut produire un courant triphasé, avec un courant de phase RMS maximal de 60A et une puissance de sortie maximale de 800VA, et une tension de 4 phases, avec une tension de phase RMS maximale de 120V et une puissance de sortie maximale de 60VA . Il peut effectuer des tests de matériel dans la boucle et composer avec d'autres modèles d'amplificateurs pour constituer un système de simulation complet prenant en charge le simulateur, comme RTDS, OPAL-RT, NI, etc. pour finaliser diverses expériences de simulation. Signal d'entrée 0~7V RMS (± 10Vpek) Précision actuelle 0.2%(0.5A-60A) Précision typique actuelle & lt ; 0,1% Impédance d'entrée différentielle 20k ohms Gagner 8A/V Taux de distorsion harmonique ≤0.2% Linéarité ≤0.2% Précision des phases 0.2° Gamme de fréquences DC-5kHz±1dB Réponse pas à pas & lt ; 20us Retard d'entrée/sortie & lt ; 20us Tension 4×0 ~ 120V RMS Max. Puissance de sortie 60VA (sortie 120V) Signal d'entrée 0~7V RMS (± 10Vpek) Précision de la tension 0.1%(5V-120V) Précision typique de tension & lt ; 0,05% Impédance d'entrée différentielle 20k ohms Gagner 20V/V Châssis 4U 19 pouces
