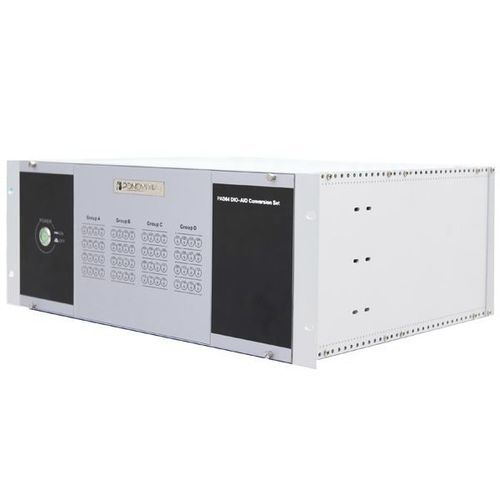

Amplificateur de puissance PAD64

d'isolementanalogiquenumérique

Le convertisseur PAD64 DIO (entrée/sortie numérique)-AIO (entrée/sortie analogique) est l'équipement qui pourrait être utilisé pour la conversion DI/DO (entrée numérique/sortie numérique) et l'isolation galvanique entre le système de simulation en temps réel et l'équipement de protection, et tout autre équipement nécessitant AIO (entrée/sortie binaire analogique, contacts secs). Grâce au PAD64, les contacts de déclenchement du relais de protection et du dispositif d'automatisation (contacts secs ou contacts humides) pourraient être convertis en un signal de niveau 0 V ~ 5 V isolé photoélectriquement, et la sortie binaire numérique du simulateur numérique pourrait être convertie du signal de niveau 0V~5V aux contacts secs. Un châssis PAD64 peut être librement configuré avec un maximum de 4 modules, et l'entrée numérique et la sortie numérique peuvent être configurées arbitrairement. La configuration d'un seul module est soit de 16 voies d'entrées binaires soit de 16 voies de sorties binaires. Les utilisateurs peuvent sélectionner les modules appropriés à installer dans le châssis du PAD64 pour l'utilisation de l'application. Panneau avant Indicateurs LED pour tous les statuts BI/BO. Conventional Power Amplifier Front panel Panneau arrière Peut être librement configuré avec un maximum de 4 modules
