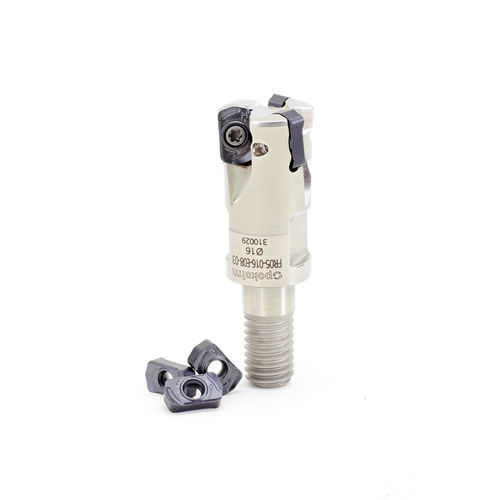

Fraise à plaquettes indexables Fourworx®

à plaquettes négativesà surfacerà tréfler

Présentation
Les fraises à plaquettes Fourworx® sont des fraises grande avance destinées à l’usinage grossier et moyen de différents matériaux. Des géométries d’outil et de plaquette spécialement conçues réduisent les contraintes dans l’outil et permettent une productivité élevée même sur des machines moins rigides. Le système convient à l’usinage humide et sec, ainsi qu’à des pièces instables ou des cavités profondes.

Plaquettes indexables
Les plaquettes disposent de quatre arêtes de coupe, d’un collet de renfort autour du siège de vis et d’un siège de plaquette négatif pour une stabilité accrue. Les bords extérieurs chanfreinés protègent contre les éclats et une rainure d’évacuation 3D optimise l’évacuation des copeaux pour une coupe régulière. Un rayon d’angle de 1 mm assure la stabilité au diamètre extérieur à des avances élevées.

Corps d’outil et refroidissement
Le corps de fraise intègre des sièges de plaquette négatifs pour garantir une forte stabilité des dents et une longue durée de vie. Conçu à partir de plus de 80% d’acier recyclé avec un alliage spécial pour la durabilité et la résistance à la corrosion. L’alimentation interne en liquide de coupe est fournie de série pour garantir l’évacuation des copeaux en cavités profondes et accroître la fiabilité du processus.

Types d’usinage

• Fraisage de surfaces (planfräsen)
• Eintrée en angle (rampa)
• Fraisage hélicoïdal
• Fraisage de poches
• Fraisage de rainures
• Fraisage d’angles vifs

Points forts

• Quatre arêtes de coupe par plaquette pour une excellente rentabilité
• Bords extérieurs chanfreinés protégeant les plaquettes des éclats
• Collet de renfort autour du siège de vis pour des durées de vie prolongées
• Siège de plaquette négatif pour une grande stabilité et une coupe très douce

Caractéristiques

• Quatre arêtes de coupe par plaquette
• Rainure d’évacuation 3D pour un contrôle optimal des copeaux
• Nombre élevé de dents sur de très petits diamètres
• Corps d’outil en >80% d’acier recyclé
• Alliage spécial pour durabilité et résistance à la corrosion
• Adaptée aux pièces instables et aux cavités profondes grâce à une coupe douce

Matériaux
Fourworx® fraise facilement l’acier, l’acier inoxydable, les alliages spéciaux/à haute température et le titane ; applications secondaires : fonte et certains matériaux trempés.

Caractéristiques techniques

• Marque : Pokolm
• Modèle : Fourworx®
• Type d’outil : fraise à plaquettes indexables grande avance
• Diamètres disponibles : Ø16–42 mm
• Plus petit diamètre (Ø16 mm) : 3 plaquettes
• Profondeur de coupe maximale (ap) : jusqu’à 0,75 mm
• Avance indicative : fz = 1,2 mm/dent
• Géométrie des plaquettes : 4 arêtes par plaquette ; bords chanfreinés ; collet de renfort autour du siège de vis ; siège négatif ; rainure 3D ; rayon d’angle 1 mm
• Corps d’outil : >80% acier recyclé ; alliage spécial pour durabilité et résistance à la corrosion
• Refroidissement : alimentation interne en liquide de coupe de série
• Convient pour : aciers (diverses nuances), aciers inoxydables, alliages spéciaux/hautement résistants à la température, alliages de titane ; secondaire : fontes ; certains matériaux durcis
• Conditions d’usinage : usinage humide et sec ; pièces instables ; cavités profondes
