Appareillage de commutation de tension RU-825PR

de puissanceautonomecompact

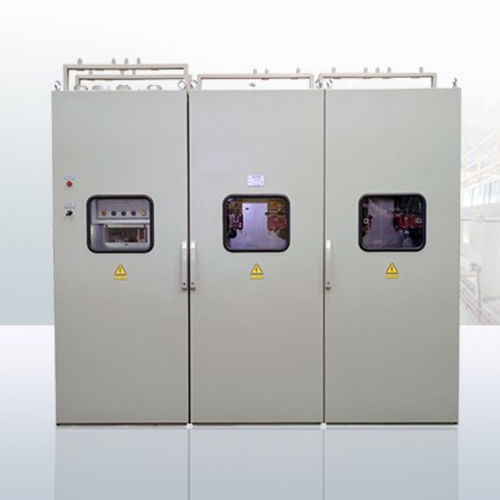

Les tableaux d'alimentation des rails de contact sont utilisés pour les voies d'évitement en cul-de-sac avec et sans alimentation des rails de contact des fossés, pour la commutation du circuit de plaque d'orifice de la voie principale - plaque d'orifice en cul-de-sac (section de voie d'inspection d'entretien). Ils assurent la distribution et l'alimentation électrique avec une tension de 825 V et un courant nominal de 4000 A. Les armoires représentent un dispositif complet à trois compartiments desservis par deux côtés, comprenant des dispositifs de puissance pour la distribution de l'énergie (commande automatique et manuelle), le contrôle, l'indication, la signalisation et le système de protection. Les disjoncteurs, les barres de puissance et les éléments de commutation sont séparés de la zone de contrôle par des panneaux de montage. Les portes avant sont dotées de fenêtres d'observation permettant de visualiser la position des sectionneurs. La connexion des câbles d'alimentation au sectionneur est assurée par le haut au moyen de serre-câbles et de joints à pression marins spéciaux installés sur le toit.
