Appareillage de commutation autonome RU-825LR

compactde barre de bus

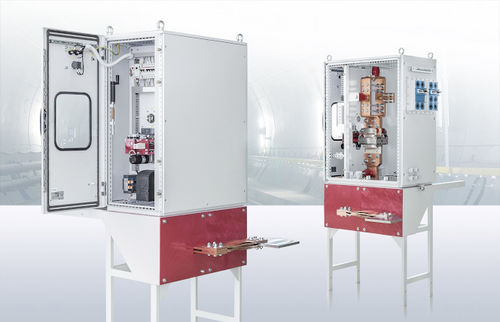

Les appareillages RU-825LR avec sectionneur de ligne sont fournis pour la fermeture et l'ouverture des parties mortes des rails de contact du métro 825 V dans les tunnels et les dépôts. Ils assurent la commutation de la ligne d'alimentation 825 V avec un courant nominal de 4000 A. Ils se composent de deux compartiments : le compartiment avec le sectionneur et le cavalier d'alimentation ; compartiment de commande et d'entraînement du sectionneur. La porte du compartiment de commande est munie d'une porte d'inspection permettant d'observer visuellement le fonctionnement du sectionneur. Une petite armoire contenant les boutons de commande du sectionneur et l'interrupteur d'éclairage est installée dans la partie supérieure de la porte. L'armoire est équipée d'une porte avec des serrures en forme de poignée libre. Il existe plusieurs variantes d'armoires en fonction du nombre et de l'emplacement des câbles d'alimentation et des barres omnibus connectés à l'entrée et à la sortie. La connexion des câbles d'alimentation au sectionneur est assurée par des serre-câbles et des joints à pression marins spéciaux. Les joints à pression assurent un niveau d'étanchéité élevé dans les conditions de fonctionnement des équipements dans les tunnels du métro. La connexion de la barre d'alimentation au sectionneur s'effectue par le bas, à travers un trou dans le panneau d'isolation installé sur le fond. Il est possible de contrôler la commande du sectionneur en mode local ou à distance. Conception climatique et catégorie d'emplacement : pour dépôt (installation à l'extérieur) ; pour les tunnels (installation à l'intérieur).
