Système de contrôle de surveillance

de mesurede puissance

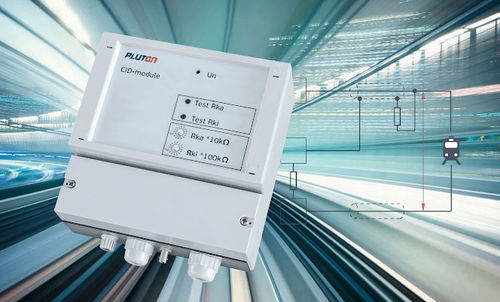

Le système de contrôle des câbles est un système innovant de contrôle complexe des câbles électriques basé sur les solutions modernes de PLUTON. Le système de contrôle des câbles permet de mesurer les valeurs de résistance d'isolation interne et externe des câbles dans les réseaux de traction avec une tension allant jusqu'à 1000 V DC. L'objectif de la mise en œuvre du système est de fournir des mesures de prévention des situations d'urgence en cas de dégradation des caractéristiques du câble d'alimentation. Les solutions intelligentes de PLUTON appliquées au système de contrôle des câbles fournissent des mesures en temps réel. Le principe de surveillance est basé sur la mesure de la tension à la terre sur le blindage du câble et la comparaison de ce potentiel à la tension standard. La tension standard est définie par les résistances intégrées dans le module. Les résistances d'isolation interne et externe du câble constituent le bras du pont résistif. Le deuxième bras est constitué de résistances intégrées avec des valeurs nominales préliminaires. Les valeurs de tension dans les bras du pont sont converties en résistances par le module. Si les valeurs calculées tombent en dessous des valeurs fixées, le signal de réduction de la résistance d'isolement est déclenché.
