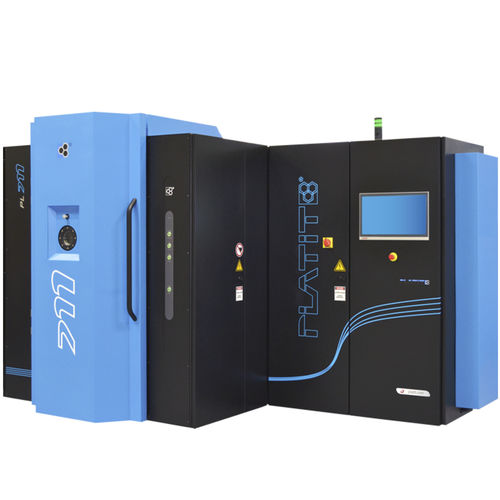

Coucheuse par pulvérisation cathodique PL711

haute performancemultistrates

PL711 Unité HiPIMS 3D Le PL711 est une unité de revêtement SPUTTER compacte basée sur la technologie HiPIMS. Elle est équipée de deux cathodes HiPIMS planaires et permet le dépôt de nitrures sélectionnés ainsi que de revêtements à base de carbone en utilisant des procédés hautement productifs. L'utilisation efficace du plasma est obtenue grâce à un booster supplémentaire, le module PLATIT 3D Les revêtements du PL711 offrent des surfaces remarquablement lisses avec une densité et une dureté élevées et une excellente adhérence. 2 x cathode planaire SPUTTER avec technologie HiPIMS Module PA3D avec une anode centrale concentrant un plasma tridimensionnel dense et homogène à haut degré d'ionisation dans le carrousel Technologies de gravure appliquées : LGD® (Lateral Glow Discharge) Gravure au plasma avec argon, décharge luminescente Gravure par ions métalliques (Ti, Cr) Temps de charge et de cycle : Volume maximal du revêtement : 4 x ø 225 x H 800 [mm] Hauteur maximale du revêtement avec une épaisseur de revêtement définie : 550 mm Charge maximale : 250 kg 2 lots/jour pour* : Outils à queue (2 μm) : - - ø 10 x 55 [mm], - CrN, 540 pièces, - 11 h Moules et matrices (3 µm) : jusqu'à ø 225 x 140 [mm], - CrN, - 16 pcs., - 10 h Pièces coulissantes (3 µm) - - 25 x 150 x 10 [mm], - DLC2, 96 pcs., - 8 - 9 h * Temps de cycle moyen pour un mélange de revêtement typique dans un environnement de production. Systèmes de carrousels modulaires : 1 ou 3 ou 6 axes Logiciels : Utilisation et maintenance simples SmartSoftware de PLATIT (système PC et PLC) Système de contrôle moderne avec écran tactile Enregistrement des données et affichage en temps réel des paramètres et du déroulement du processus Contrôle manuel et automatique des processus Diagnostic et maintenance à distance Les dimensions des machines : Empreinte : L 3450 x P 2250 x H 2350 [mm]
