Machine transfert rotative 10-15/OSE Hp LL_160
CNC10 positionsavec table rotative

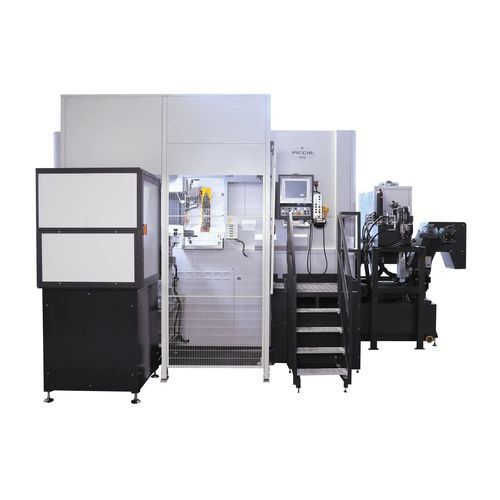

Machine transfert rotative - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 positions / avec table rotative
Machine transfert rotative - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 positions / avec table rotative
Machine transfert rotative - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 positions / avec table rotative - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
rotative
Type de commande
CNC
Nombre de stations
10 positions
Autres caractéristiques
avec table rotative, pour usinage, de taraudage, programmable, à chargement/déchargement automatisé, à axe horizontal, de perçage, de haute précision, de précision

Description

Présentation
  • Machine transfer rotative destinée à la production moyenne/élevée de raccords hydrauliques, oléohydrauliques et pneumatiques.
  • Équipée d'une table rotative à axe horizontal et de stations d'usinage séquentielles pour réaliser des cycles multi-opérations complets.


Base
  • Structure monolithique à haute rigidité conçue en FEM pour optimiser la raideur et la stabilité thermique.


Table rotative
  • Axe de rotation horizontal avec 10 stations.
  • Rotation entraînée par un moteur de couple avec retour de position par encodeur direct.
  • Blocage hydraulique de la table ; composants mécaniques pressurisés pour protection contre les copeaux et le fluide de coupe.


Unités d'usinage
  • 15 unités d'usinage avec course de 160 mm : 7 unités UFE160/40 perçage/alesage, 5 unités UFME160/40 perçage/taraudage et 3 unités UFME160/Re avec retrait électronique.
  • Accouplement broche ISO 40 avec changement d'outil rapide.
  • Option « HP » pour rigidité et performances accrues.
  • Option « Long Life » avec carters pressurisés pour empêcher l'entrée de copeaux et de liquide, réduisant l'usure de la pince.
  • Axes entraînés par vis à billes préchargées, motorisés par moteurs brushless.
  • Trois têtes à retrait électronique pressurisées et lubrifiées, déplacement horizontal sur guides inclinés.


Autres caractéristiques
  • Thermorégulation : sondes pour température ambiante, interne machine et du liquide de coupe afin de stabiliser les dilatations et améliorer la précision.
  • Électronique : composants Siemens ; CNC 840D Siemens ; armoires électriques climatisées ; assistance à distance intégrée.
  • Programmation : langage ISO ou interface Picchi conviviale dans la langue de l'opérateur.
  • Outillage & changement : options complètes pour outillage rapide ; temps de rééquipement ≈ 60 minutes ; conception prête pour automatisation intégrée.
  • Automatisation : option robot fixe de chargement/déchargement monté sur la structure, avec système de vision et électronique intégrée au contrôle machine.
  • Télésupport : maintenance et diagnostic à distance disponibles.
  • Préparation Industrie 4.0 : connectivité aux systèmes informatiques d'usine, surveillance des conditions et paramètres de processus, contrôle adaptatif contre les dérives.


Caractéristiques / Spécifications techniques
  • Axe de rotation de la table : horizontal.
  • Nombre de stations : 10.
  • Nombre d'unités d'usinage : 15 (course 160 mm).
  • Accouplement broche : ISO 40.
  • Temps de rotation de la table : 0,2 (valeur de référence indiquée sur la fiche technique).
  • Options clés : HP (High Performance), Long Life, Thermorégulation.
  • Entraînements d'axes : vis à billes préchargées, moteurs brushless.
  • Commande : CNC 840D Siemens.
  • Automatisation : robot anthropomorphe avec système de vision (option).


Désignation modèle / Marque
  • Modèle : 10-15/OSE Hp LL 160
  • Marque : Picchi
