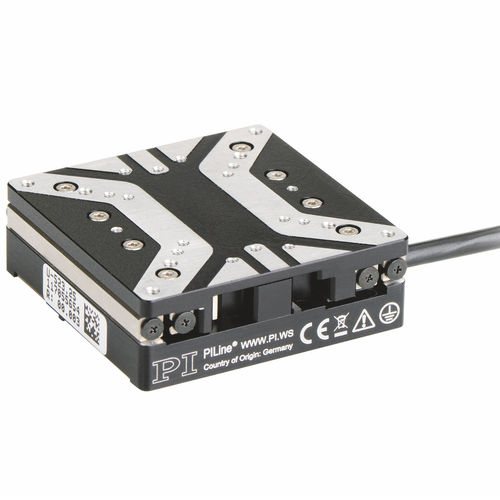

Platine de positionnement linéaire U-523 PILine®

piézo1 axecompacte

- Peu encombrant et léger - Grande précision de guidage - Résolution élevée du capteur de 10 nm - Autoblocage, pas de production de chaleur au repos - Fonctionnement silencieux Platine de positionnement linéaire de précision Les platines PILine® sont particulièrement adaptées aux applications nécessitant un positionnement rapide et précis. Lorsqu'il est désactivé, l'entraînement autobloquant maintient la position de la platine mécaniquement stable. La consommation d'énergie et la production de chaleur sont donc considérablement réduites. Les applications à faible cycle d'utilisation, alimentées par batterie ou sensibles à la chaleur, bénéficient de ces caractéristiques. La position de l'axe est mesurée par un encodeur et un commutateur de référence optique permet un mouvement répétitif fiable. Le principe d'entraînement du piézomoteur et son fonctionnement électrique sont peu coûteux et peuvent être personnalisés. Moteur piézo-électrique à ultrasons PILine Le moteur piézo-électrique à ultrasons PILine® est constitué d'un actionneur piézo-électrique qui est préchargé contre une glissière mobile et guidée par l'intermédiaire d'un élément de couplage. L'actionneur piézocéramique est excité à l'oscillation ultrasonique par une tension alternative à haute fréquence entre 100 et 200 kHz. La déformation de l'actionneur entraîne un mouvement diagonal périodique de l'élément de couplage par rapport au patin. L'avance créée est de quelques nanomètres par cycle ; les hautes fréquences entraînent des vitesses élevées. La précontrainte de l'actionneur piézocéramique contre le patin assure l'autoblocage de l'entraînement au repos et à l'arrêt. Mesure de position très précise avec un codeur linéaire incrémental Les codeurs optiques sans contact mesurent la position directement sur la plate-forme avec la plus grande précision. La non-linéarité, le jeu mécanique ou la déformation élastique n'ont aucune influence sur la mesure.
