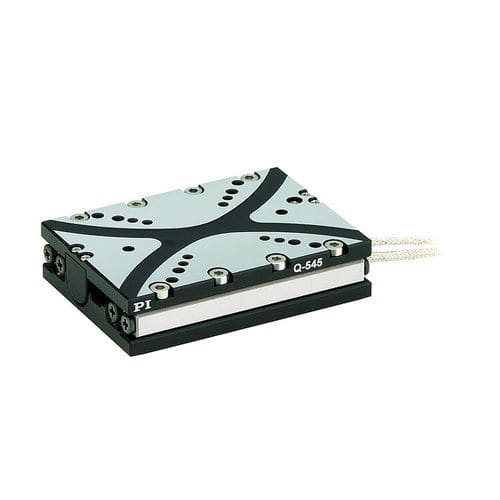

Platine linéaire Q-545 Q‑Motion® series

piézo1 axede précision

- Largeur de 45 mm seulement - Force d'entraînement 7 N - Capteurs incrémentaux avec une résolution de position de l'ordre du nanomètre - Combinaisons XY possibles sans plaque d'adaptation Entraînement par inertie piézoélectrique Les entraînements à inertie piézoélectrique sont des entraînements à base de piézoélectricité peu encombrants et abordables, avec des forces de maintien relativement élevées et une plage de déplacement pratiquement illimitée. Le principe de l'entraînement à inertie repose sur un seul actionneur piézoélectrique commandé par une tension en dents de scie modifiée fournie par une électronique de commande spéciale. L'actionneur se dilate lentement et déplace le patin. En raison de son inertie, le patin ne peut pas suivre la contraction rapide de l'actionneur et reste dans sa position. Avec une fréquence de fonctionnement allant jusqu'à 20 kHz, les entraînements agissent directement sur le patin et atteignent des vitesses de max. 8 mm/s. Principe de mesure directe Les platines linéaires sont équipées d'un système de mesure optique linéaire sans contact et d'un commutateur de référence. résolution 1 nm. Domaines d'application Micro-assemblage. Photonique. Alignement optique. Microscopie. Instrumentation des lignes de faisceaux. Technologie des semi-conducteurs. Essais.
