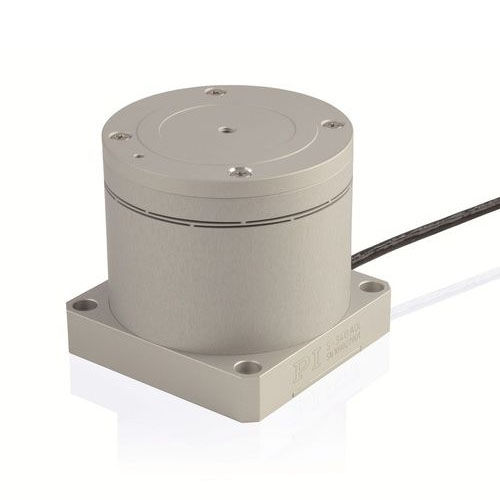

Platine d'inclinaison de miroir S-340 series

verticalepiézoélectrique2 axes

- Résolution jusqu'à 20 nrad, excellente stabilité de la position - Déviation du faisceau optique jusqu'à 4 mrad - Différents matériaux pour adapter le CTE entre la plate-forme et le miroir - Cinématique parallèle pour une précision et une dynamique accrues - Temps de réponse inférieur à l'unité - Versions à boucle fermée pour une meilleure linéarité - Excellente stabilité en température Domaines d'application - Traitement / stabilisation d'images - Piégeage optique - Balayage laser / orientation du faisceau avec un grand angle de déviation - Accord laser - Filtres optiques / commutateurs - Optique - Stabilisation du faisceau Durée de vie exceptionnelle grâce aux actionneurs piézo-électriques PICMA Les actionneurs piézo PICMA® sont entièrement isolés en céramique. Ils sont ainsi protégés contre l'humidité et les défaillances résultant d'une augmentation du courant de fuite. Les actionneurs PICMA® offrent une durée de vie jusqu'à dix fois supérieure à celle des actionneurs conventionnels isolés par des polymères. 100 milliards de cycles sans une seule défaillance ont été prouvés. Grande précision de guidage grâce à des guides à flexion sans jeu Les guides de flexion sont exempts d'entretien, de frottement et d'usure, et ne nécessitent pas de lubrification. Leur rigidité permet une capacité de charge élevée et ils sont insensibles aux chocs et aux vibrations. Ils fonctionnent dans une large gamme de températures. Fonctionnement multi-axes à haute dynamique grâce à la cinématique parallèle Dans un système multi-axes à cinématique parallèle, tous les actionneurs agissent sur une plate-forme commune. L'inertie minimale de la masse et la conception identique de tous les axes permettent des mouvements rapides, dynamiques et néanmoins précis. Options de matériaux permettant d'adapter l'ECU du miroir et de la plate-forme Les combinaisons de matériaux suivantes sont recommandées pour adapter le coefficient de dilatation thermique :
