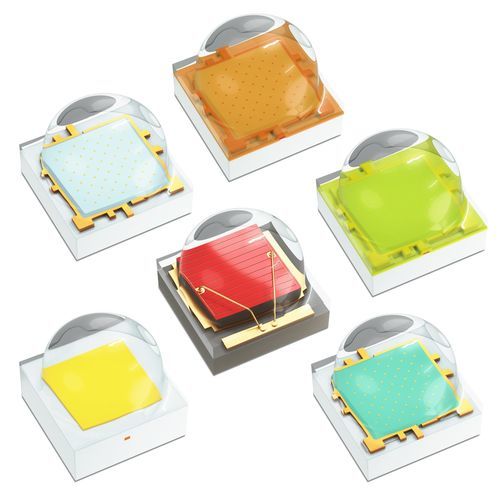

LED orange LUXEON C ES

bleuerougeverte

Présentation
La LUXEON C ES Color Line est conçue pour des grands ensembles de LED placés sous une seule optique. Sa grande puce intégrée dans un boîtier compact réduit la surface totale de l'array tout en permettant un agencement optimisé des LED et un flux lumineux élevé. La pastille à trois bandes permet un routage électronique complexe et des connexions thermiques améliorées. Applications typiques : éclairage spectacle, éclairage architectural et éclairage variable extérieur (EVL) nécessitant un fort niveau de sortie à partir d'ensembles groupés.

Caractéristiques et avantages

• Optimisée pour le mixage multi-couleurs avec un espacement LED minimal pour un placement en pack serré
• Empreinte à trois bandes permettant un routage flexible et des électrodes raccourcies pour maintenir un placement LED au plus proche
• Grande puce dans un petit boîtier offrant un flux élevé, une basse tension directe (Vf) et une réduction de Pthermal
• Capacité de courant de pilotage élevée pour maximiser la sortie et minimiser le nombre de LED
• Grande pastille thermique pour supporter des courants de pilotage élevés et la création de groupes LED proches
• Boîtier éprouvé et robuste assurant une fiabilité supérieure

Performances produit — Couleurs (conditions d'essai spécifiées 1000 mA, Tj = 85°C)
Deep Red — Longueur d'onde dominante/pic 655 — 675 nm — 935 lm (Min) — 1100 lm (Typique) — L1C2-DRD1000000000
Red — Longueur d'onde dominante/pic 624 — 634 nm — 106 lm (Min) — 125 lm (Typique) — L1C2-RED1000000000
PC Amber — — — 264 lm (Min) — 310 lm (Typique) — L1C2-PCA1000000000
Mint — — — 391 lm (Min) — 460 lm (Typique) — L1C2-MNT1000000000
Lime — — — 425 lm (Min) — 500 lm (Typique) — L1C2-LME1000000000
Green — Longueur d'onde dominante/pic 520 — 540 nm — 298 lm (Min) — 350 lm (Typique) — L1C2-GRN1000000000
Cyan — Longueur d'onde dominante/pic 490 — 510 nm — 204 lm (Min) — 240 lm (Typique) — L1C2-CYN1000000000
Blue — Longueur d'onde dominante/pic 465 — 485 nm — 94 lm (Min) — 110 lm (Typique) — L1C2-BLU1000000000
Royal Blue — Longueur d'onde dominante/pic 440 — 460 nm — 1275 mW (Min radiométrique) — 1500 mW (Typique radiométrique) — L1C2-RYL1000000000

Performances produit — Blanc (courant spécifié 1000 mA, Tj = 85°C)
Blanc — 5700K — 70 CRI — 325 lm (Min) — 385 lm (Typique) — 131 lm/W — L1C2-5770000000000
Blanc — 2700K — 80 CRI — 270 lm (Min) — 320 lm (Typique) — 108 lm/W — L1C2-2780000000000
Blanc — 3000K — 80 CRI — 285 lm (Min) — 335 lm (Typique) — 114 lm/W — L1C2-3080000000000
Blanc — 4000K — 80 CRI — 305 lm (Min) — 360 lm (Typique) — 122 lm/W — L1C2-4080000000000
Blanc — 5700K — 80 CRI — 305 lm (Min) — 360 lm (Typique) — 122 lm/W — L1C2-5780000000000

Information spectrale typique
Des courbes SPD normalisées typiques sont fournies pour les couleurs directes et les couleurs converties par phosphore (mesurées à 1000 mA, Tj = 85°C).

Applications

• Grands ensembles LED multi-couleurs sous une seule optique
• Éclairage de spectacle
• Éclairage architectural
• Éclairage extérieur variable (EVL) et autres ensembles groupés à haut rendement

Caractéristiques / spécifications techniques

• Série : LUXEON C ES Color Line
• Conditions d'essai : 1000 mA, température de jonction Tj = 85°C
• Boîtier : petit boîtier avec grande puce et grande pastille thermique ; empreinte à trois bandes pour routage complexe
• Capacité de courant de pilotage élevée pour maximiser la sortie tout en minimisant le nombre de LED
• Placement en pack serré rendu possible par le petit boîtier et la conception thermique
• Couleurs disponibles : couleurs directes et converties par phosphore — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue, et blancs (2700K, 3000K, 4000K, 5700K)
• Numéros de pièce représentatifs : L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• Documentation disponible : fiche produit, guide d'application et datasheet
