LED orange LUXEON HL1Z & Fusion

bleuerougeverte

Aperçu

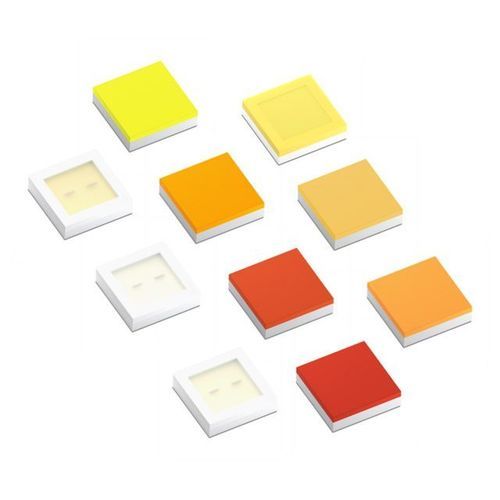

La famille LUXEON HL1Z Color Line & Fusion regroupe des émetteurs LED CSP (Chip Scale Package) en boîtier 1414 (1,4 mm × 1,4 mm). Conçue pour des applications à émetteur unique ou des grappes multicolores compactes, la gamme propose des couleurs directes saturées, des couleurs converties par phosphore et des variantes Fusion optimisées pour la réglage du blanc et des sources directionnelles à faisceau étroit entre 1 800 K et 6 500 K.

Fonctions et avantages

• Le boîtier CSP 1414 permet des conceptions de grappes très compactes et des espacements LED réduits pour un mélange de couleurs efficace.
• Prise en charge d'une densité de puissance élevée (jusqu'à 2 W par LED) permettant un fort rendement dans de petits encombrements.
• Les variantes à phosphore assurent une stabilité colorimétrique supérieure en température.
• Les variantes Fusion (Red/Green/Blue) sont calibrées pour des sorties directionnelles et la réglage du blanc en format compact.
• Complémentaire à la série LUXEON HL1Z blanche pour des solutions combinées multicolore/blanc.

Performances produit (mesurées à courant d'essai 350 mA, Tj = 85°C)

• PC Red — flux lumineux typique : 20 lm (réf. exemple : L1HZ-PCR1000000000)
• PC Red Orange — typique : 35 lm (L1HZ-RNG1000000000)
• PC Amber — typique : 119 lm (L1HZ-PCA1000000000)
• PC Green — typique : 195 lm (L1HZ-PCG1000000000)
• Green (direct) — dominant 520–535 nm, typique 145 lm (L1HZ-GRN1000000000)
• Blue (direct) — dominant 470–485 nm, typique 57 mW radiométrique (L1HZ-BLU1000000000)
• Royal Blue — dominant 450–460 nm, typique 610 mW radiométrique (L1HZ-RYL1000000000)
• Fusion Red — typique : 70 (L1HZ-FCR1100000000); Fusion Green — typique : 152 (L1HZ-FCG1100000000); Fusion Blue — typique : 137 (L1HZ-FCB1100000000)

Remarques supplémentaires

• Le boîtier CSP 1414 (1,4 mm × 1,4 mm) permet une surface émettrice minimale (LES) pour des angles de faisceau réduits et des spots directionnels compacts.
• Les variantes Fusion sont spécifiques pour une forte directivité et la réglage du blanc dans des ensembles compacts.
• Des courbes SPD typiques et des données spectrales normalisées sont publiées pour les couleurs directes, les couleurs PC et les variantes Fusion (conditions d'application/essai : 350 mA, Tj = 85°C).

Caractéristiques / Spécifications techniques

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• Type de boîtier : CSP (Chip Scale Package), 1414 (1,4 mm × 1,4 mm)
• Conditions d'essai : 350 mA, Tj = 85°C
• Puissance électrique maximale par LED : jusqu'à 2 W
• Variantes disponibles : PC Red, PC Red Orange, PC Amber, PC Green, Green, Blue, Royal Blue, Fusion Red, Fusion Green, Fusion Blue
• Applications prévues : émetteurs individuels, grappes multicolores compactes, sources réglables en blanc (1 800 K–6 500 K), spots directionnels à petit faisceau, matrices d'éclairage multicolore
• Exemples de références : série L1HZ‑… (ex. L1HZ-PCR1000000000 pour PC Red)
