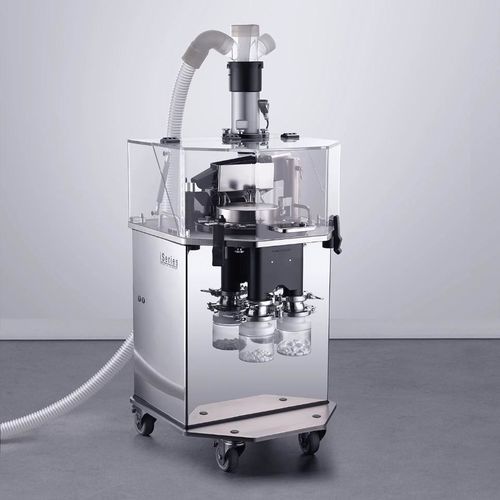

Machine d'essai de force de déplacement iTest 4P

de duretéde poidsde dimensions

Aperçu
Le iTest – testeur IPC 4 paramètres est une génération récente de système automatique d'essai de comprimés pour le contrôle de procédé intégré (IPC). Conçu pour fonctionner en équipement autonome avec son propre IHM ou en combinaison avec un dépoussiéreur à convoyage ascendant, le module assure des mesures précises du poids, de l'épaisseur, de la dureté et de la longueur/du diamètre des comprimés.

Avantages clés

• Vérification en temps réel du poids, de l'épaisseur, de la longueur/du diamètre et de la dureté
• Transfert par aspiration sans poussière
• Compatible avec toute presse à comprimés
• Conformité 21 CFR Part 11
• Conception cGMP, maniement et lavage facilités
• Séparation claire entre zones produit et mécanique
• Containment jusqu'à OEB4

Description
Cette unité d'essai de comprimés est conçue pour assurer une séparation stricte entre la poussière, les fragments et le flux de production, la rendant adaptée aux environnements de fabrication continue. Les comprimés sont prélevés directement à la sortie de la presse et transportés par aspiration via un tuyau flexible vers le testeur, où chaque paramètre est contrôlé selon des recettes préprogrammées. Le design privilégie un nettoyage facile et une maintenance sécurisée, avec séparation complète entre la zone produit et les composants mécaniques/électriques. Toutes les pièces en contact produit sont accessibles et démontables sans outils pour simplifier l'entretien et garantir l'hygiène. Le système est disponible en confinement jusqu'à OEB4.

Caractéristiques / spécifications techniques

• Modèle / Dénomination commerciale : iTest
• Gamme produit : iRange
• Type de produit : Comprimé
• Fonction : Contrôle qualité
• Zone d'application : R&D, Production
• Cellule de pesage : Sartorious WZA224-L
• Unité de pesée : 1 mg / 0,1 mg (réglable)
• Plage de pesée : 10 mg - 50 g
• Précision de pesée : ± 1 mg en environnement stable
• Mesure d'épaisseur - Motorisation : Stepper-Motor; Principe de mesure : Capteur magnétique; Unité : mm (inch); Plage : 3 - 18 mm; Précision : ± 0,05 mm
• Mesure de dureté - Motorisation : Stepper-Motor; Principe : Bande de mesure de déformation (DMS); Plage : 4 - 400 N (étendue 8 - 800 N); Précision : ± 2 N (à 800 N ± 4 N)
• Mesure du diamètre - Motorisation : Stepper-Motor; Principe : Stepper-Motor; Unité : mm (inch); Plage : 3 - 25 mm; Plage (Oblong) : 5 - 20 mm; Précision : ± 0,1 mm
• Mesure de force : Cellule de mesure de charge
• Unités de force : N (Kp, Sc)
• Augmentation de force : 250 N/s
• Vitesse de travail (mâchoire de pression) : 0,35 mm/s
• Vitesse d'approche & de retour (mâchoire de pression) : 8,5 - 17 mm/s réglable
• Taille minimale produit : Ø 4 mm
• Taille maximale produit : Ø 25 mm
• Niveau de confinement : Étanche à la poussière / Confiné (jusqu'à OEB4 disponible)
• Convoyage des échantillons : Convoyage par aspiration étanche (Venturi optionnel)
• Extraction d'air demandée : Entre 120 - 200 m3/h
• Raccord extraction poussière : Flex Connect © (Ø56,3 mm)
• Air comprimé demandé : 80 - 350 l/min - Min. 4,5 bar
• Raccord air comprimé : KS4
• Alimentation électrique : 100 à 240 VAC ± 10 %
• Fréquence : 50 Hz / 60 Hz
• Température de fonctionnement : 15 - 25 °C
• Humidité relative maximale : 60%
• Pièces métalliques en contact : Acier inoxydable 316L; Aluminium avec traitement de surface
• Pièces non métalliques en contact : POM C - PU - Silicone
• Finition des pièces en contact : Ra ≤ 0,8 µm
• Parties du châssis : Acier inoxydable 304
• Finition châssis : Poli miroir
• Châssis monté sur roues : Oui
• Protocole IQ-OQ : Disponible
• Certificats matériaux : Disponibles
• Emballage : Caisse en bois
• Poids net : 80 kg
• Dimensions au sol : 490 mm x 490 mm
• Hauteur d'entrée : 1165 mm
