Amplificateur audio ADM-2-PMB125

de puissancede tensionde commutation

Présentation
Le module de distribution audio (ADM-2-PMB125) crée deux lignes audio 100 V rms supervisées indépendamment. Il permet d'installer deux canaux audio séparés couvrant la même zone ou zone d'évacuation et maintient la diffusion sur le canal non affecté si l'autre canal présente une panne. Un canal en court-circuit est isolé après un court délai et est surveillé en continu pour une reconnexion automatique lorsque la panne est résolue. Le module peut être monté à distance de l'amplificateur et est alimenté depuis une boucle adressable analogique ou une alimentation 24 V DC séparée. La supervision intégrée contrôle en permanence les sorties 100 V pour détection d'ouverture ou de court-circuit et signale les défauts à l'amplificateur ou au générateur d'évacuation.

Fonctionnalités

• Fournit des canaux audio doublés et supervisés pour simplifier l'installation des systèmes d'évacuation
• Isole un canal en court-circuit après un bref délai ; permet la transmission sur l'autre canal
• Capacité de commutation de 80 W par canal
• Alimentation depuis une boucle adressable analogique ou une alimentation 24 V DC séparée
• Aide à la conformité avec les exigences d'isolation des défauts de la norme AS 1670.1: 2018, section 2.6
• Connexion de terre pour câble blindé sur la ligne 100 V
• LED locales indiquant les défauts présents (fixe) et historiques (clignotant) ; indicateurs séparés S/C et O/C par canal
• Relais de défaut avec contact propre de type form C ; interrupteur de réarmement pour effacer les indications de défaut historiques
• Isolateur de boucle adressable analogique intégré déconnectant la boucle en cas de court-circuit
• Résistance d'extrémité de ligne d'entrée sélectionnable par l'utilisateur, configurable selon l'amplificateur
• Compatible avec les amplificateurs d'évacuation Pertronic et le générateur EVAC Pertronic
• Compatible avec des équipements tiers sélectionnés, notamment Tyco QE 90 EWIS et AMPAC EV3000

Informations de commande
Code produit | Description | Disponibilité
ADM-2 | Module de distribution audio, 2 voies, carte seule | Discontinué

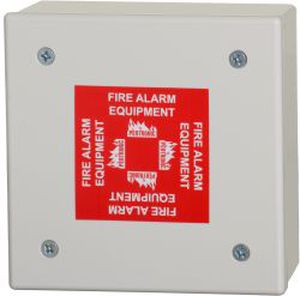

ADM-2-PMB125 | Module de distribution audio, 2 voies, monté dans boîtier PMB125 |

Caractéristiques / Spécifications techniques

• Crée deux lignes audio supervisées indépendamment à 100 V rms
• Capacité de commutation de 80 W par canal
• Isolement d'un canal en court-circuit avec reconnexion automatique lorsque la panne est résolue
• Surveillance des défauts d'ouverture et de court-circuit sur les lignes de sortie 100 V
• Signale les défauts à l'amplificateur ou au générateur d'évacuation (relais de défaut avec contact form C)
• LED locales de défaut avec indicateurs actuels et historiques ; LED S/C et O/C séparées par canal
• Interrupteur de réarmement pour effacer les indications de défaut historiques
• Alimentation depuis une boucle adressable analogique ou une alimentation 24 V DC séparée
• Isolateur de boucle adressable analogique intégré
• Résistance d'extrémité d'entrée sélectionnable par l'utilisateur, configurable selon l'amplificateur
• Connexion de terre pour câble blindé sur la ligne 100 V
• Compatibilité : amplificateurs d'évacuation Pertronic et EVAC Generator ; compatibilité tierce avec Tyco QE 90 EWIS et AMPAC EV3000
