Système de sonorisation ADM-4

Présentation du produit

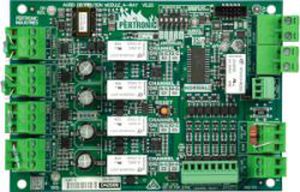

Le module de distribution audio Pertronic ADM-4 offre plusieurs lignes audio 100 V rms (canaux) contrôlées et supervisées indépendamment. Il permet de créer plusieurs embranchements depuis une seule ligne audio 100 V tout en conservant la supervision des défauts et en simplifiant l'installation des systèmes de sonorisation et d'évacuation.

Un système composé de modules ADM-4 continue de fonctionner même si certains canaux présentent des défauts. En cas de court-circuit d'un canal, le canal affecté est isolé et les autres canaux continuent de transmettre l'audio après une brève interruption (environ 20 secondes). Le module surveille en permanence les canaux isolés et reconnecte automatiquement un canal lorsque le défaut est résolu.

Le système de supervision intégré vérifie continuellement les lignes de sortie 100 V pour détecter les circuits ouverts ou les courts-circuits, que le système diffuse un message d'évacuation, de l'audio d'ambiance ou soit en veille.

Chaque canal peut être activé en permanence via un interrupteur DIP local ou activé/désactivé par une commande à distance (entrée Channel Select).

Le ADM-4 supervise indépendamment les canaux de sortie et signale tout défaut à l'amplificateur ou au générateur d'évacuation connecté. Le module inclut un relais de défaut à contact propre Form C pour connexion aux équipements de supervision.

Caractéristiques

• Simplifie l'installation des systèmes d'évacuation audio et de sonorisation en fournissant plusieurs canaux audio supervisés
• Isolation automatique d'un canal en court-circuit permettant la continuité audio sur les autres canaux
• Contribue à la conformité avec les exigences d'isolation des défauts de la norme AS 1670.1: 2018, section 2.6
• Entrée Channel Select pour commutation individuelle des canaux
• Capacité de commutation de 80 W par canal
• Interrupteur DIP embarqué pour sélection permanente des canaux
• Relais de défaut avec contact propre Form C
• Indicateurs séparés de circuit ouvert et de court-circuit pour chaque canal
• Les entrées de commande peuvent être isolées du circuit embarqué
• Résistance d'entrée de fin de ligne (EOL) sélectionnable par l'utilisateur pour s'adapter aux amplificateurs
• Compatibilité : Pertronic EA60, EA120, amplificateurs d'évacuation Pertronic et amplificateurs pilotés par le Pertronic EVAC Generator

Informations de commande
Code produit | Description
ADM-4 | Module de distribution audio, 4 voies

Documents disponibles
Fiche technique et note d'installation disponibles pour ce produit.

Caractéristiques techniques

• Multiples sorties audio 100 V rms contrôlées et supervisées indépendamment (4 voies)
• Supervision par canal pour défauts de circuit ouvert et de court-circuit
• Isolation automatique des canaux en court-circuit avec maintien du fonctionnement des canaux non affectés (brève interruption ~20 secondes)
• Reconnexion automatique des canaux une fois le défaut levé
• Interrupteur DIP local pour activation permanente des canaux
• Entrée Channel Select à distance pour commutation individuelle des canaux
• Capacité de commutation 80 W par canal
• Relais de défaut avec contact propre Form C pour connexion à l'équipement de supervision
• Indicateurs séparés pour défaut circuit ouvert et court-circuit sur chaque canal
• Les entrées de commande peuvent être isolées du circuit embarqué
• Résistance d'entrée EOL sélectionnable par l'utilisateur pour s'adapter aux spécifications de l'amplificateur
• Compatibilité : Pertronic EA60, EA120, amplificateurs d'évacuation Pertronic et amplificateurs pilotés par l'EVAC Generator
• Code de commande : ADM-4
