Patte de fixation industrielle VARIOKIT VCB

Présentation du produit
Coffrage sans échafaudage pour consoles à porte‑à‑faux utilisé dans la réalisation des ouvrages d'art selon les méthodes acier‑composite ou éléments béton préfabriqués/halb‑préfabriqués. Fixation permanente à l'ouvrage et déplacement par grue entre les phases de bétonnage.

Description générale

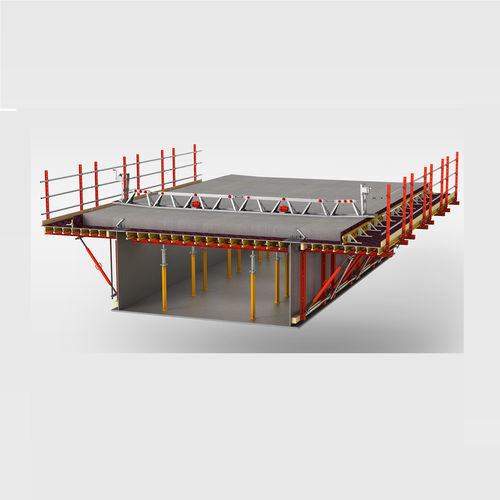

La console à porte‑à‑faux VARIOKIT VCB facilite la construction des tabliers de ponts selon la méthode acier‑composite ou celle des éléments béton semi‑finis. Le système se fixe sur la structure du pont et est repositionné par grue pour les sections successives de bétonnage. Son emploi est courant pour des ponts d'une longueur d'environ 150 m, lorsque la solution mobile n'est pas requise.

Applications et fonctionnalités

• Soutient la fabrication des superstructures de ponts en méthode acier‑composite ou éléments préfabriqués/semifinis
• Adapté aux ponts typiquement jusqu'à environ 150 m de longueur
• Fixation permanente à l'ouvrage et déplacement par grue entre les sections de coulage
• Ancrage configurable : opérable depuis le dessous ou depuis le dessus selon les pièces d'ancrage

Avantages / En action

• Adaptabilité : la console peut être réglée sur mesure selon la géométrie du porte‑à‑faux
• Fixation sans percement de la dalle de roulement
• Faible poids propre : unités de coffrage légères permettant des déplacements rapides par grue
• Montage et démontage rapides avec matériel d'ancrage standard
• Poutres treillis en bois GT 24 pour le transfert des charges vers les unités de coffrage, permettant de grandes portées avec faible flèche

Caractéristiques / Spécifications techniques

• Nom du système : VARIOKIT VCB (kit console à porte‑à‑faux)
• Méthodes d'application : ponts acier‑composite, méthode éléments béton préfabriqués/semifinis
• Convient typiquement pour des ponts jusqu'à env. 150 m
• Installation : fixé en permanence à la structure du pont ; repositionnement par grue
• Ancrage : configurable ; opérable par le haut ou par le bas via pièces d'ancrage
• Fixation : possible sans percer la dalle de roulement
• Transfert des charges : poutres treillis en bois GT 24
• Principe de conception : kit modulaire permettant le choix de la largeur d'influence pour un chargement optimal et une solution économique
• Transport & manutention : unités de coffrage légères pour une utilisation efficace de la grue
