Poutrelle de coffrage VARIOKIT VRB

Vue d'ensemble

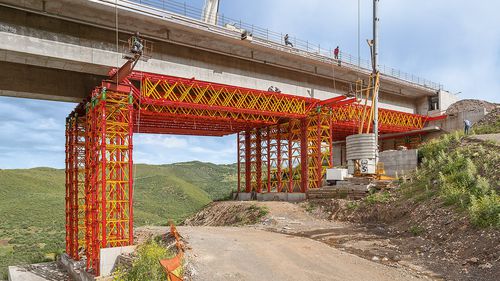

La poutre treillis VARIOKIT VRB est conçue pour l'étaiement de ponts et les ouvrages provisoires à haute capacité pour des portées de 25 à 40 m. Elle offre une capacité en moment très élevée — jusqu'à 3 000 kNm — tout en conservant un poids propre relativement faible. Le système se compose de types de cadres optimisés en charge et en longueur, combinables pour réaliser chaque travée avec un nombre limité d'éléments.

Caractéristiques principales

• Destinée au transfert de charges importantes sur de grandes portées (étaiement pour travées de 25 à 40 m).
• Capacité en moment élevée jusqu'à 3 000 kNm avec un faible poids propre relatif.
• Ajustement rapide de la longueur : adaptation simple aux largeurs de travée variables avec peu de cadres différents.
• Utilisation efficace des matériaux : réduction du nombre de treillis nécessaires grâce à la haute capacité portante, accélérant le chantier.
• Montage rapide : connexions boulonnées réduisant le temps d'assemblage sur site.
• Connexion de contreventement centrée pour une répartition optimale des charges.
• Intégrable au système d'échafaudage modulaire PERI UP pour plateformes et accès, améliorant la sécurité et la logistique du chantier.
• Convient comme faux‑œuvre porteur pour les sections d'appui latérales de ponts à grande portée.

Variantes

• Cadre d'appui : pour transférer les charges vers les tours d'étaiement haute capacité.
• Cadre de jonction : pour les efforts de cisaillement plus élevés près des appuis et pour l'emploi aux appuis intermédiaires et joints de couplage.
• Cadre standard : destiné à l'emploi en position intermédiaire, au centre de la travée.

Informations complémentaires
Les connexions standardisées et centrées des contreventements horizontaux et verticaux permettent une utilisation optimale de la capacité portante et diminuent les besoins en matière première, facilitant la logistique et les opérations d'assemblage.

Caractéristiques / spécifications techniques

• Usage principal : étaiement de ponts / faux‑œuvre haute capacité
• Plage de travée recommandée : 25 m à 40 m
• Capacité en moment maximale : jusqu'à 3 000 kNm
• Construction : types de cadres optimisés en charge et en longueur (Cadre d'appui, Cadre de jonction, Cadre standard)
• Assemblage : connexions boulonnées pour réduire le temps d'assemblage
• Contreventement : contreventements horizontaux et verticaux centrés pour une utilisation optimale des charges
• Compatibilité : intégrable avec les échafaudages modulaires PERI UP pour plateformes et accès
• Avantages de conception : forte capacité portante avec poids propre relativement faible ; réglage simple des longueurs
