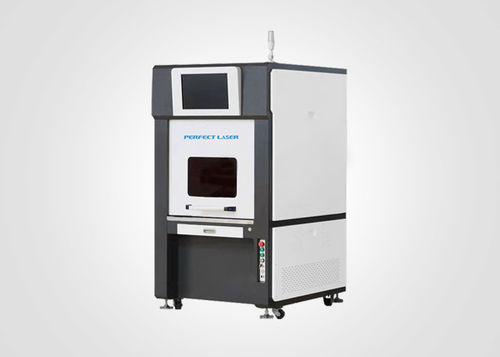

Machine de soudage laser PE-W100 W200

automatiquepour grand diamètrepour plastique

Aperçu du produit
Machine de soudage laser par balayage pour petites pièces plates en plastique. Plateforme compacte à quatre axes avec galvanomètre de balayage fermé et puissance laser sélectionnable 100 W ou 200 W. Conçue pour un soudage par transmission précis et reproductible des assemblages polymères.

Modèle
PE-W100 W200

Introduction du produit
Le système utilise la méthode de soudage à transmission laser quasi synchrone avec un galvanomètre de balayage grand diamètre et haute vitesse et un laser à haute qualité de faisceau pour concentrer l'énergie le long du parcours de soudure. Le matériau fond le long de toute la ligne de soudure et le laser fournit l'énergie en continu jusqu'à obtention des conditions requises. Un module optionnel de mesure de pénétration haute précision permet de surveiller et contrôler la qualité de la soudure.

Caractéristiques clés

• Balayage de déflexion en X et Y piloté par données graphiques; vitesse maximale de balayage jusqu'à 2000 mm/s pour un soudage de précision et à haute efficacité.
• La pièce reste immobile pendant le soudage; la ligne de soudure entière est plastifiée quasi simultanément avec une profondeur de pénétration contrôlable.
• Mesure de pénétration optionnelle pour un contrôle qualité en boucle fermée.
• Programmation numérique haute précision des trajectoires de balayage; convient pour composants jusqu'à 200 × 200 mm (personnalisable).
• Coût d'outillage réduit comparé au soudage par ultrasons dans de nombreuses applications.

Applications
Soudage et étanchéité de petites pièces plates en plastique pour dispositifs médicaux, boîtiers électroniques, connecteurs, biens de consommation et autres productions industrielles nécessitant des soudures précises et reproductibles.

Données techniques

• Méthode de soudage: Balayage (soudage par transmission laser)
• Puissance laser: 100 W / 200 W
• Longueur d'onde: 915 nm / 976 nm
• Mode de travail: Modulation, continu
• Zone de travail (course): 200 × 200 mm (personnalisable)
• Précision de positionnement: X/Y/Z ≤ 0,05 mm; U ≤ 0,1°
• Vitesse cinématique: X/Y/Z: 100 mm/s; U: 100 rpm; vitesse de balayage max jusqu'à 2000 mm/s
• Largeur de ligne de soudure: 0,5–3 mm
• Refroidissement: Air / Eau
• Alimentation: AC 220 V ±10% 50/60 Hz
• Dissipation maximale: < 1500 W
• Environnement de fonctionnement: Température 10–35 °C; humidité ≤ 85%
• Contrôle: PC industriel + contrôle de mouvement 4 axes; CNC, fonctions d'enseignement et support de fichiers graphiques

Informations commerciales

• Quantité minimum de commande: 1 unité
• Prix: Négociable
• Emballage: Emballage maritime ou aérien adapté
• Délais de livraison: 3–7 jours ouvrables
• Conditions de paiement: L/C, T/T, Western Union, MoneyGram
• Capacité d'approvisionnement: 400 ensembles par mois

Certifications et origine

• Lieu d'origine: China
• Marque: Perfect Laser
• Certifications: CE / ISO / TUV / SGS
