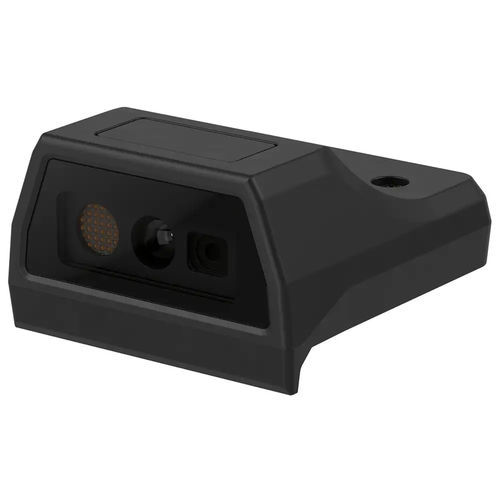

Moteur de lecture de code-barres SM-Ex S203 SR

2D

Description du produit
Module scanner SM-Ex S203 SR conçu pour l'intégration dans les appareils Smart-Ex® 203. Module de lecture 1D/2D compact basé sur le moteur SE4107, destiné aux applications industrielles nécessitant une solution légère et précise.

Principaux avantages

• Moteur de lecture SE4107 1D/2D
• Champ d'éclairage blanc et point de visée LED vert
• Masse très faible : 25 g
• Grand champ de vision : 44,5° horizontal × 33,5° vertical
• Large tolérance d'orientation : tangage/tilt ±60°, roulis 360°

Données techniques - Matériel
Moteur de lecture : SE4107 1D/2D
Technologie du capteur : Rolling-shutter
Résolution : 1280 x 960 pixels (1,3 MP)
Visée : LED verte
Éclairage : blanc
Champ de vision : Horizontal 44,5°, Vertical 33,5°
Distance focale : depuis la face avant du module : 152,4 mm
Tolérance d'orientation : tangage/tilt ±60°, roulis 360°
Symbologies prises en charge : 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100 % UPCA, 15 mil QR, 20 mil QR
Remarque : le tableau complet des symbologies et des plages de décodage figure dans la fiche technique complète.

Conditions environnementales
Température de fonctionnement : -20 ... 50 °C (-4 ... 122 °F)
Température de stockage : -30 ... 70 °C (-22 ... 158 °F) (module scanner uniquement)

Données mécaniques
Masse : 25 g
Dimensions (L x H x P) : 39 mm x 20,8 mm x 41,4 mm

Informations générales
Les certifications indiquées par des logos sont valables uniquement lorsqu'elles sont utilisées avec Smart-Ex® 203.

Séries compatibles
Smart-Ex® 203

Caractéristiques techniques

• Modèle / désignation : SM-Ex S203 SR
• Moteur de lecture : SE4107 1D/2D
• Technologie du capteur : Rolling-shutter
• Résolution : 1280 x 960 pixels (1,3 MP)
• Visée : LED verte
• Éclairage : blanc
• Champ de vision : H 44,5°, V 33,5°
• Distance focale : depuis la face avant du module 152,4 mm
• Tolérance d'orientation : tangage ±60°, tilt ±60°, roulis 360°
• Codes pris en charge : ex. 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100 % UPCA, 15 mil QR, 20 mil QR
• Température de fonctionnement : -20 ... 50 °C
• Température de stockage : -30 ... 70 °C (module uniquement)
• Masse : 25 g
• Dimensions (L x H x P) : 39 mm x 20,8 mm x 41,4 mm
• Série compatible : Smart-Ex® 203
