Lecteur pour code-barre et data-matrix à main Ident-Ex® 02

1D2Davec capture d'image

Vue d'ensemble
Le Ident-Ex® 02 est le plus petit et le plus léger des lecteurs/scanners sans fil 1D/2D conçus pour les zones dangereuses (Zone 1/21, Zone 2/22 et Class I/II Division 1/2). Conçu en Allemagne et équipé d'un moteur de lecture Honeywell, il est proposé en plusieurs variantes ergonomiques et offre une protection IP68, le Bluetooth® 5.4 et une charge rapide via USB-C.

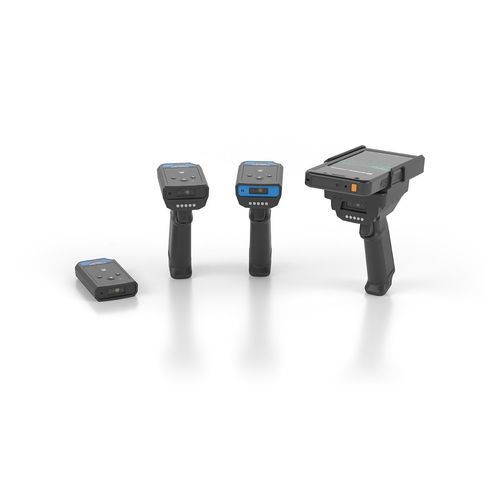

Versions / Variantes

• Pocket Mode – scanner portable autonome (plus petit et plus léger)
• Grip – Pocket avec poignée ergonomique à gâchette
• Grip+ – version HMI pour intégration aux systèmes HMI industriels et charge en zone en option (Flex Range uniquement)
• Smart Grip – Grip avec cradle pour accueillir un smartphone Smart-Ex® (convertible vers/depuis Grip/Grip+)

Caractéristiques clés

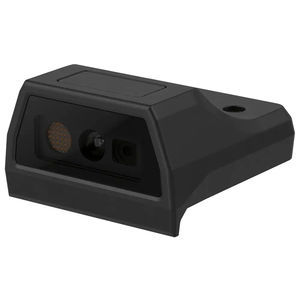

• Moteurs de lecture Honeywell FlexRange™ N6803FR (Flex Range) et N6803LR (Long Range)
• Deux portées de lecture : Flex Range (jusqu'à 10 m) et Long Range (jusqu'à 25 m) — Grip+ compatible Flex Range uniquement
• Lecture de toutes les symbologies 1D et 2D majeures, y compris QR, Data Matrix, PDF417 et de nombreux codes postaux
• Bluetooth® 5.4 avec Bluetooth Low Energy pour l'appairage sans fil aux appareils et systèmes
• Charge rapide USB Type-C ; Grip / Grip+ / Smart Grip supportent en option des broches de charge magnétiques et des stations d'accueil ; Grip+ prend en charge la charge en zone via une interface HMI spéciale
• Batterie Li‑ion 1430 mAh offrant l'autonomie pour une journée de travail complète
• Protection robuste : IP68 selon EN/IEC 60529
• Compact, léger et ergonomique pour une utilisation continue sans fatigue

Configuration et utilisation
Plusieurs configurations sont proposées pour les zones DZ1 (Zone 1) et DZ2 (Zone 2), en Flex Range et Long Range, et en formats Pocket, Grip, Grip+ et Smart Grip. La variante Smart Grip peut accueillir des smartphones Smart-Ex® pour des workflows mobiles intégrés. Le produit supporte l'utilisation autonome grâce à sa batterie et sa mémoire internes pour une grande flexibilité.

Contenu de la livraison

• Scanner (selon variante)
• Câble de charge USB-C
• Documentation
• Grip (uniquement pour Ident-Ex 02 Grip, Grip+ et Smart Grip)
• Cradle (uniquement pour Ident-Ex 02 Smart Grip)

Table de configuration
Article No. | Configuration Code | Model
70198683-100000 | IDENT-EX02-DZ1-AI--F-P00-00-.. | DZ1, Flex Range, Pocket
70198683-100001 | IDENT-EX02-DZ1-AI--F-G00-00-.. | DZ1, Flex Range, Grip
70198683-100002 | IDENT-EX02-DZ1-AI--F-H00-00-.. | DZ1, Flex Range, Grip+
70198683-100003 | IDENT-EX02-DZ1-AI--L-P00-00-.. | DZ1, Long Range, Pocket
70198683-100004 | IDENT-EX02-DZ1-AI--L-G00-00-.. | DZ1, Long Range, Grip
(variantes DZ2 / Smart Grip supplémentaires disponibles selon le même schéma)

Applications et intégration
L'Ident-Ex 02 est destiné aux tâches de scanning, d'imagerie et d'AutoID dans des secteurs tels que la logistique et l'entreposage, les sciences de la vie et la pharmaceutique (version HMI), la chimie fine, le suivi d'actifs, les rondes opérateur et les opérations de maintenance/inspection. Le Grip+ est conçu pour une intégration aux systèmes HMI industriels et peut être chargé via des interfaces HMI compatibles.

Spécifications techniques

• Moteur de lecture : Honeywell FlexRange™ N6803FR et N6803LR
• Distance de lecture : Flex Range jusqu'à 10 m ; Long Range jusqu'à 25 m
• Champ de vision : Flex Range 48° x 21° (près) / 20° x 12° (loin) ; Long Range 48° x 21° (près) / 13,7° x 7,6° (loin)
• Résolution : Flex Range 1920 x 800 px (près) / 1280 x 800 px (loin) ; Long Range 1920 x 800 px
• Fréquence de lecture : Flex Range 40 fps par défaut (60 fps max) ; Long Range 30 fps par défaut
• Pointeur : Flex Range point laser vert ; Long Range point laser rouge (Classe 2)
• Éclairage : blanc
• Symbologies prises en charge : Linéaires (Codabar, Code 128, Code 39, Code 93, EAN/JAN, Interleaved 2 of 5, MSI, GS1 Databar, UPC, etc.), 2D Stacked (PDF417, MicroPDF417, Codablock), 2D Matrix (Aztec, Data Matrix, QR Code, MaxiCode, Han Xin, etc.), Postaux (Australian Post, British Post, Canada Post, China Post, Japan Post, Korea Post, Netherlands Post, Planet Code, Postnet)
• Communication : Bluetooth® 5.4 (BLE)
• Batterie : Li‑Ion 1430 mAh (fonctionne pendant une journée complète)
• Ports I/O : USB-C ; Grip / Grip+ / Smart Grip disposent en plus de broches de charge magnétiques
• Degré de protection : IP68 (protégé contre l'immersion continue : 1,5 m pendant 45 min) selon EN/IEC 60529
• Masse : Pocket env. 162,5 g ; Grip / Grip+ env. 280,5 g ; Smart Grip env. 356 g (sans smartphone)
• Dimensions (L x l x H) : Pocket 98,4 x 57,11 x 20,4 mm (21,63 mm avec boutons) ; Grip / Grip+ 113 x 57 x 151 mm ; Smart Grip 128 x 90 x 190 mm (sans smartphone)
