Détecteur de défauts par ultrasons OPCARD - 01/100

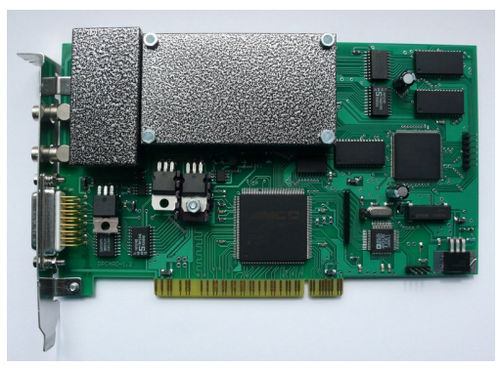

OPCARD -01/100 est un appareil de contrôle ultrasonique complet, adapté à toutes les mesures ultrasoniques, et grâce à ses nombreuses entrées/sorties numériques supplémentaires et à son processeur interne, il peut être utilisé comme contrôleur pour des appareils plus complexes. La carte peut fonctionner avec les appareils suivants : - Multiplexeur 32 canaux - la carte peut le contrôler directement ; - Scanner - il dispose d'une entrée pour les encodeurs incrémentaux ; La carte est dotée d'un émetteur et d'un récepteur à un canal et peut être utilisée avec un ou deux transducteurs (l'un envoie et l'autre reçoit). OPCARD -01/100 est une carte PCI courte et peut être installée dans un PC standard. Données techniques Convertisseur A/D : - Résolution : 8 bits - Fréquence d'échantillonnage : 12,5, 25, 50 ou 100MHz1 Tampon de données 256, 512, 1K, 2K,4K,8K,16K, 32k, 64k, 128k1 Paramètres analogiques : - Gain de l'amplificateur d'entrée : de -20dB à 76dB1 - Atténuateur d'entrée : désactivé ou -20dB1 - Sensibilité : 0,1mV - 1Vpp - Largeur de bande : 0,5 MHz - 25 MHz (-3dB) - Impédance d'entrée 50 Ohm, 10pF - Filtres commutables 0,5 - 6MHz1, 0,5 - 10MHz1, 0,5 - 15MHz1, 0,5 - 25MHz1, 1 - 6MHz1, 1 - 10MHz1, 1 - 15MHz1, 1 - 25MHz1, 2 - 6MHz1, 2 - 10MHz1, 2 - 15MHz1, 2 - 25MHz1, 4 - 6MHz1, 4 - 10MHz1, 4 - 15MHz1, 4 - 25MHz1 Pulser : - Tension d'impulsion désactivée (0V) à 360V (impulsion positive, impulsion de pas de court-circuit) - Temps d'automne <= 20 ns - Durée de l'impulsion Court-circuit, largeur de bande jusqu'à environ 50MHz - Impédance de sortie < 1 Ohm Temps de retard : Post-déclenchement 256us, précision de mesure meilleure que 1ns Tampon de données : 256, 512, 1K, 2K,4K,8K,16K, 32k, 64k, 128k1 DAC (TGC) avec générateur de forme d'onde arbitraire - Fréquence 50MHz - Résolution 8 bit - Max. Gain de changement 48dB pro step Compteurs / Entrée pour codeur incrémental :
