Détecteur de défauts par ultrasons opCard 3.0

par imagerieà temps de volpar imagerie 3D

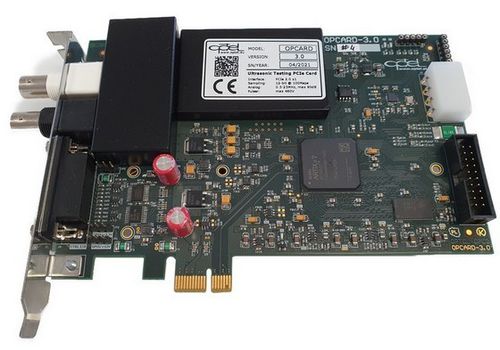

OPCARD 3.0 - Carte d'acquisition ultrasoniqueLa carte d'acquisition ultrasonique OPCARD 3.0 est conçue pour fonctionner comme un composant essentiel des systèmes d'essais ultrasoniques conformes aux exigences de la série ISO / PN-EN 12668 pour les équipements d'essais non destructifs par ultrasons. Le dispositif permet une conformité au niveau du système lorsqu'il est intégré avec les sondes, les blocs d'étalonnage et les logiciels appropriés. Normes applicables

• PN-EN ISO 12668-1
• Essais non destructifs - Caractérisation et vérification des équipements d'examen par ultrasons - Partie 1 : Instruments
• PN-EN ISO 12668-2
• Essais non destructifs - Caractérisation et vérification des équipements d'examen par ultrasons - Partie 2 : Sondes
• PN-EN ISO 12668-3
• Essais non destructifs - Caractérisation et vérification des équipements d'examen par ultrasons - Partie 3 : Équipements combinés

Déclaration de conformitéOPCARD 3.0 satisfait aux exigences fonctionnelles et de performance spécifiées dans ISO / PN-EN 12668-1 pour les instruments à ultrasons, y compris :

• Paramètres de sortie de l'émetteur d'impulsions stables et reproductibles
• Caractéristiques de récepteur à faible bruit
• Gain et linéarité programmables
• Large bande analogique configurable
• Conversion A/N précise et reproductible
• Synchronisation fiable, déclenchement et synchronisation fiables

Lorsqu'il est utilisé en combinaison avec des sondes ultrasoniques qualifiées conformes à ISO / PN-EN 12668-2, le système ultrasonique complet incorporant l'OPCARD 3.0 peut être vérifié conformément à ISO / PN-EN 12668-3. Paramètres techniques pertinents supportant la conformité

• Pulseur haute tension intégré jusqu'à 460 V, adapté à l'excitation normalisée de la sonde
• Récepteur à ultra-faible bruit (< ; 1 nV/√Hz)
• Gamme de gain programmable avec résolution fine (pas de 0.5 dB)
• Filtrage analogique configurable (passe-haut et passe-bas)
• Large bande passante opérationnelle : 0.5-25 MHz (-3 dB)
• CAD de précision 12 bits, taux d'échantillonnage jusqu'à 100 MHz
• Capacité PRF élevée jusqu'à 100 kHz
• Temporisation et déclenchement stables pour des mesures répétables
• Mémoire embarquée permettant des conditions d'acquisition cohérentes

Vérification et étalonnageLa vérification des systèmes basés sur OPCARD 3.0 peut être effectuée à l'aide de procédures d'étalonnage standard et de blocs de référence tels que définis dans la norme ISO / PN-EN 12668, y compris :

• Vérification de la sensibilité et de la linéarité du gain
• Vérification de la précision de la base de temps
• Évaluation du niveau de bruit et de la plage dynamique
• Caractérisation de la bande passante et de la réponse en fréquence

Les résultats de l'étalonnage et de la vérification dépendent de la configuration complète du système, y compris les sondes, le câblage et l'environnement logiciel. OPCARD 3.0 est une plate-forme modulaire d'acquisition ultrasonique destinée à être intégrée dans des systèmes ultrasoniques personnalisés. La conformité finale aux exigences ISO / PN-EN 12668 s'applique au système complet d'examen par ultrasons, et non à la carte d'acquisition en tant que composant autonome.
