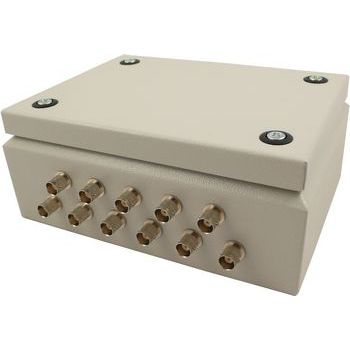

Multiplexeur module OPMUX -02
pour système d'inspection par ultrasons

multiplexeur module
multiplexeur module
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
module
Spécifications
pour système d'inspection par ultrasons

Description

L'OPCOM-02 est particulièrement bien adapté aux mesures ultrasoniques ainsi qu'à d'autres types de mesures qui nécessitent de nombreux canaux. Avec la carte OPCARD et les sondes ultrasonores, il peut être utilisé comme dispositif complet de contrôle par ultrasons. Chaque canal dispose d'un émetteur et d'un récepteur séparés. Le logement : Lohmeier KL - série 08 Données techniques - Spécification succincte - Alimentation électrique : 12V DC / 1A ou directement de l'OPCARD - Chaînes : 35, 32, 19, 16, 8 ou 4 canaux (émetteur/récepteur) - Gamme d'amplitude des impulsions : 0 (arrêt) - 360V - Durée du pouls : formulaire 1 à 8 μs - Largeur de bande du récepteur (3dB) : 0,5 - 20MHz - Amplification du récepteur : 20dB 1 - Contrôle de la tension d'impulsion Tension analogique externe Plage de tension continue 0-10V ou RS232 - Entrée numérique 1 (signal TTL) - Sortie numérique 3 x relais (0 ou 12VDC)1 - Tension de sortie analogique1 de 0 à 10V (contrôlée par RS232 avec 1023 pas) - Longueur maximale du câble entre l'ordinateur et le boîtier : 30m Caractéristiques et spécifications Le multiplexeur peut être configuré de la manière suivante : séquentiellement - la séquence des canaux d'émission et de réception est mémorisée et chaque canal suivant est commuté avec le déclencheur TTL chaque canal peut être utilisé séparément comme émetteur ou récepteur Formes d'onde du circuit d'impulsion : Le front montant du signal Trig déclenche le processus de charge du transducteur qui va de 1μs à 8μs selon les réglages. Après ce temps, un commutateur à transistor qui décharge le transducteur est activé (le temps de décharge est d'environ 20ns, mais il peut être plus long si la capacité du transducteur est trop importante ; la limite est atteinte si le transducteur est fait de céramique standard, a une épaisseur de 0,1 mm et un diamètre de 8 mm).

---
