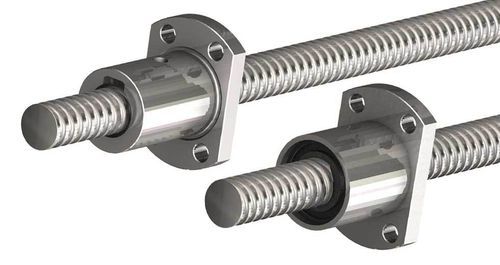

Vis à billes en polymère BSR series

en acierde précisionroulée

Présentation
Les vis à billes miniatures PBC Linear convertissent le mouvement rotatif en mouvement linéaire précis avec faible friction et grande répétabilité. Les ensembles associent des arbres filetés en acier 1050 roulés de précision à des noix à billes à recirculation. Diamètres disponibles : 6 mm, 8 mm et 10 mm ; pas disponibles : 1 mm, 2 mm et 2,5 mm. Configurations de noix : cylindrique, à bride et cylindrique fileté externe. Précharge optionnelle, système de retour de billes multi-liner et racloirs polymères améliorent la rigidité, la précision de pas et la résistance à la contamination pour des systèmes de mouvement compacts.

Caractéristiques principales

• Arbres filetés en acier 1050 roulés de précision
• Types de noix : cylindrique, à bride, cylindrique fileté externe
• Système de retour de billes multi-liner pour une recirculation fluide
• Précharge optionnelle pour augmenter rigidité et exactitude de position
• Racloirs polymères à chaque extrémité de la noix pour limiter l'entrée de débris
• Durabilité et précision de pas supérieures aux vis sans fin sous fortes charges

Applications

• Robotique et axes robotisés
• Machines CNC et plates-formes de commande de mouvement
• Automatisation industrielle et équipements de manutention
• Automatisation de laboratoire et dispositifs médicaux compacts nécessitant un mouvement linéaire précis

Caractéristiques techniques

• Matériau (vis) : acier 1050 roulé de précision
• Diamètres disponibles : 6 mm, 8 mm, 10 mm
• Pas disponibles : 1 mm, 2 mm, 2,5 mm
• Configurations de noix : cylindrique, à bride, cylindrique fileté externe
• Retour des billes : système multi-liner
• Options : précharge (rigidité/ précision accrues)
• Étanchéité : racloirs polymères à chaque extrémité de la noix pour limiter l'intrusion de débris
• Capacité maximale de charge axiale statique : 2.144 kN (482 lb)
• Compatibilité moteur : compatible avec moteurs NEMA 08–23 (ensembles fournis sans moteur) ; certaines versions intègrent la technologie PowerPlus pour ~25–40 % de couple en plus
• Fabrication : assemblages miniatures fabriqués aux États-Unis avec un objectif de délais de livraison réduits
